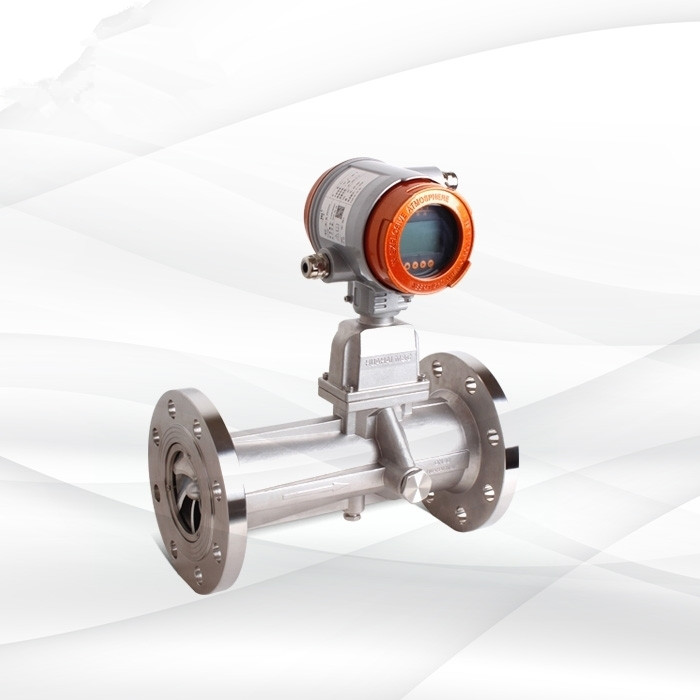

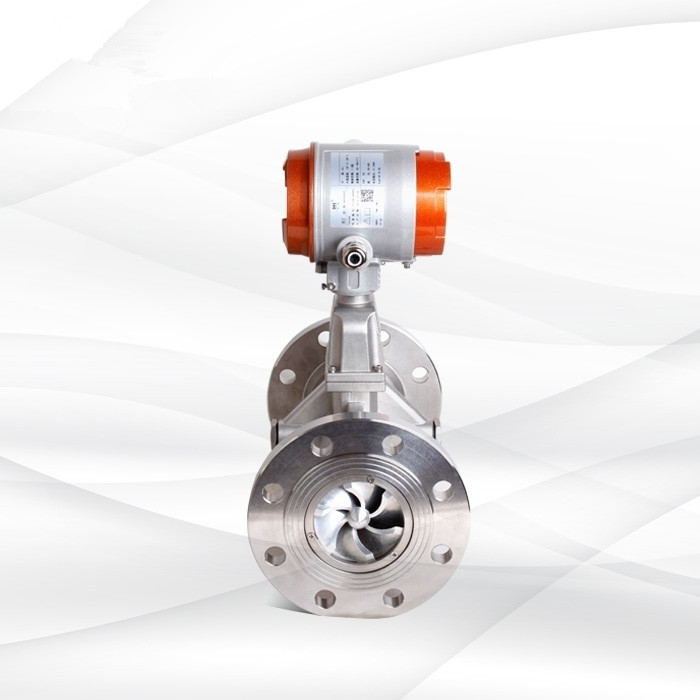

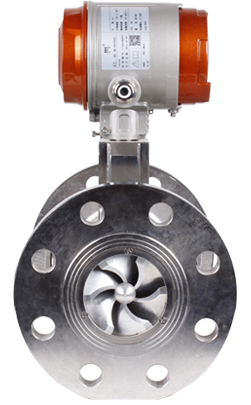

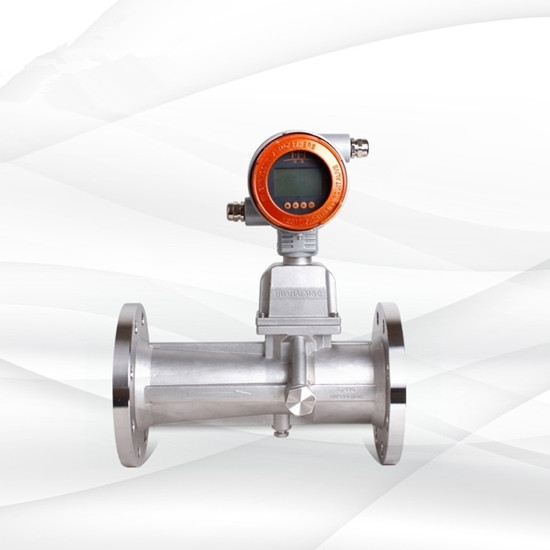

HLUX系列智能旋进旋涡气体流量计采用最新微处理技术，具有功能强、流量范围宽、操作维修简单，安装使用方便等优点，主要技术指标达到国外同类产品先进水平。广泛应用于石油、化工、电力、冶金、煤炭等行业各种气体、液体计量。 |
 |
|
|
|
1、内置式压力、温度、流量传感器具备多种补偿方式可供用户选择，安全性能高，结构紧凑，外形美观。 |
|
2、就地显示温度、压力、瞬时流量和累积总量。 |
|
3、采用新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性。 |
|
4、特有时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失，可永久性保存。 |
|
5、整机功耗极低，能凭内部电池长期供电运行，是理想的无需外电源就地显示仪表。 |
|
6、防盗功能可靠，具有密码保护，防止参数改动。 |
|
7、具备两线制和三线制4～20mA标准电流信号输出，脉冲输出和RS485接口。36.2-2010有关规定。隔爆型防爆标志为ExdⅡCT6。 |
|
本系列产品执行国家JJG198-94《速度式流量计检定规程》Q/320831AHH003-2004《HLUX系列智能旋进旋涡气体流量计》企业标准。 |
|
本系列产品经国家级仪器仪表防爆安全监督部（NEPSI）检定认可，符合国家标准GB3836.1-2010、GB38 |
|
 |
|
 |
|
1.标准状态条件：P=101.325kPa，T=293.15K |
|
2.使用条件： |
|
环境温度：-30～+60℃ |
|
介质温度：-20～+80℃ |
|
相对温度：5%～95% 大气压力：86KPa～106KPa |
|

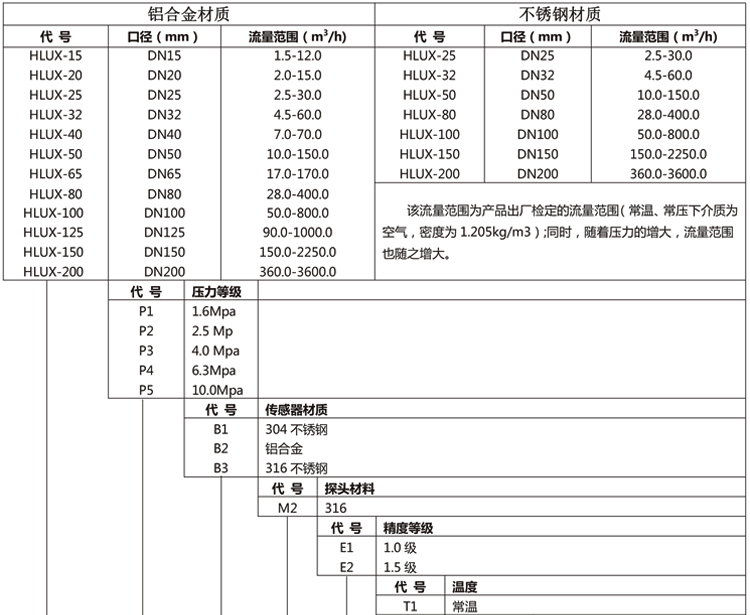

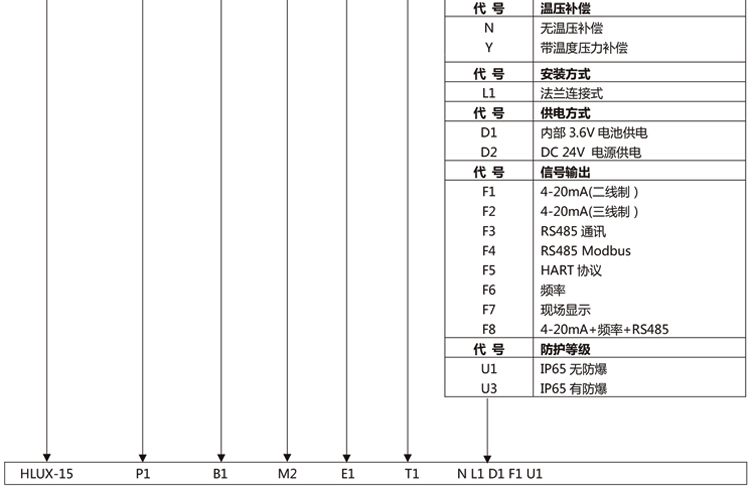

3、流量计规格、基本参数和性能指标（见表） |
|
铝合金壳体旋进流量计流量范围 |
不锈钢壳体旋进流量计流量范围 |
|
型号规格 |
公称通径DN(mm) |
流量范围(m3/h) |
型号规格 |
公称通径DN(mm) |
流量范围(m3/h) |
|
HLUX-20 |
20 |
2.0-15.0 |
HLUX-20 |
20 |
2.0-15.0 |
|
HLUX-25 |
25 |
2.5-30.0 |
HLUX-25 |
25 |
2.5-30.0 |
|
HLUX-32 |
32 |
4.5-60.0 |
HLUX-32 |
32 |
4.5-60.0 |
|
HLUX-50 |
50 |
10.0-150.0 |
HLUX-50 |
50 |
10.0-150.0 |
|
HLUX-80 |
80 |
28.0-400.0 |
HLUX-80 |
80 |
28.0-400.0 |
|
HLUX-100 |
100 |
50.0-800.0 |
HLUX-100 |
100 |
50.0-800.0 |
|
HLUX-150 |
150 |
150.0-2250.0 |
HLUX-150 |
150 |
150.0-2250.0 |
|
HLUX-200 |
200 |
360.0-3600.0 |
HLUX-200 |
200 |
360.0-3600.0 |
|
该流量范围为产品出厂检定的流量范围（常温、常压下介质为空气，密度为1.205kg/m3）；同时压力的增大，流量范围也随之增大。 |
|
4.电气性能指标 |
|
工作电源：外电源：+24VDC |
|
内电源：3.6V锂电池； |
|
整机功耗：外电源，＜1W |
|
内电源：＜0.3mW， |
|
输出方式：脉冲信号 |
|
4～20mA电池信号：对应流量0～Qmax，20mA对应流量可由用户自己设 定。 |
|
RS485通讯：可传输瞬时流量、累积流量、压力和温度参数。 |
|
 |

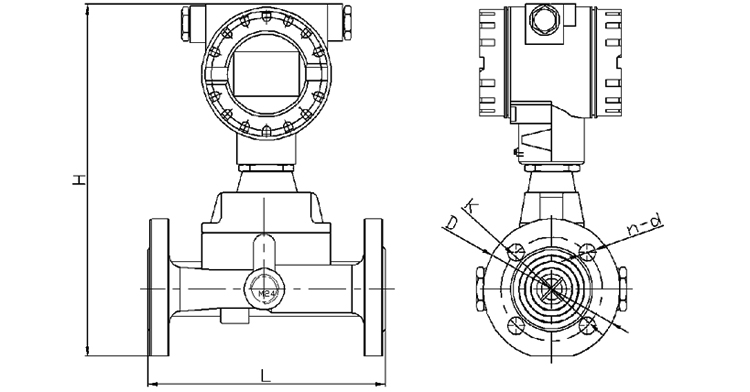

1、铝合金壳体旋进流量外表尺寸
|
铝合金壳体旋进流量计外形及安装尺寸表 |
|
公称通径 DN（mm） |
压 力 等 级 （PN） |
安装总长度 L（mm） |
安装总高度 H（mm） |
法兰外径 D（mm） |
螺栓孔中心 圆直径 K（mm） |
螺栓孔数量 n 螺栓孔直径 d |
|
20 |
1.6MPa |
160 |
410 |
105 |
75 |
4-Φ14 |
|
25 |
1.6MPa |
180 |
420 |
115 |
85 |
4-Φ14 |
|
32 |
1.6MPa |
200 |
430 |
140 |
100 |
4-Φ18 |
|
50 |
1.6MPa |
232 |
440 |
165 |
125 |
4-Φ18 |
|
80 |
1.6MPa |
330 |
490 |
200 |
160 |
8-Φ18 |
|
100 |
1.6MPa |
413 |
510 |
220 |
180 |
8-Φ18 |
|
150 |
1.6MPa |
575 |
560 |
285 |
240 |
8-Φ22 |
|
200 |
1.6MPa |
700 |
620 |
340 |
295 |
12-Φ22 |
注：1、上表所有数据仅基于标准型旋进流量计； 2、与表中不同的压力和口径为特殊规格，特殊说明； 3、以上尺寸执行HG20593-2009法兰标准，特殊说明； |
|
2.不锈钢壳体旋进流量计外形尺寸
|
不锈钢壳体旋进流量计外形尺寸 |
|
公称通径 DN（mm） |
压 力 等 级 （PN） |
安装总长度 L（mm） |
安装总高度 H（mm） |
法兰外径 D（mm） |
螺栓孔中心 圆直径 K（mm） |
螺栓孔数量 n 螺栓孔直径 d |
|
20 |
4.0MPa |
200 |
300 |
105 |
75 |
4-Φ14 |
|
25 |
4.0MPa |
200 |
300 |
115 |
85 |
4-Φ14 |
|
32 |
4.0MPa |
200 |
360 |
140 |
100 |
4-Φ18 |
|
50 |
4.0MPa |
230 |
370 |
165 |
125 |
4-Φ18 |
|
50 |
6.3MPa |
240 |
390 |
180 |
135 |
4-Φ22 |
|
80 |
1.6MPa |
330 |
420 |
200 |
160 |
8-Φ18 |
|
80 |
6.3MPa |
330 |
430 |
215 |
170 |
8-Φ22 |
|
100 |
1.6MPa |
410 |
485 |
220 |
180 |
8-Φ18 |
|
150 |
1.6MPa |
570 |
510 |
285 |
240 |
8-Φ22 |
|
200 |
1.6MPa |
700 |
570 |
340 |
295 |
12-Φ22 |
注：1、上表所有数据仅基于标准型旋进流量计； 2、与表中不同的压力和口径为特殊规格，特殊说明； 3、法兰执行标准HG20593-2009,特殊说明； |
 |
|

|
|
|
|
1）0.8～3KHz等精度测频； |
|
2）4-20mA输出； |
|
3）上下限报警输出，其监控的参数、高低报警和电平输出方式可根据需要设置； |
|
4）三路12位AD输入（温度、压力、电池电压）； |
|
5）0～1000Hz频率输出； |
|
6）累积流量可记录； |
|
7）整机平均功耗450μA。 |
|
 |
跳线版 |
拨码版 |
|
|

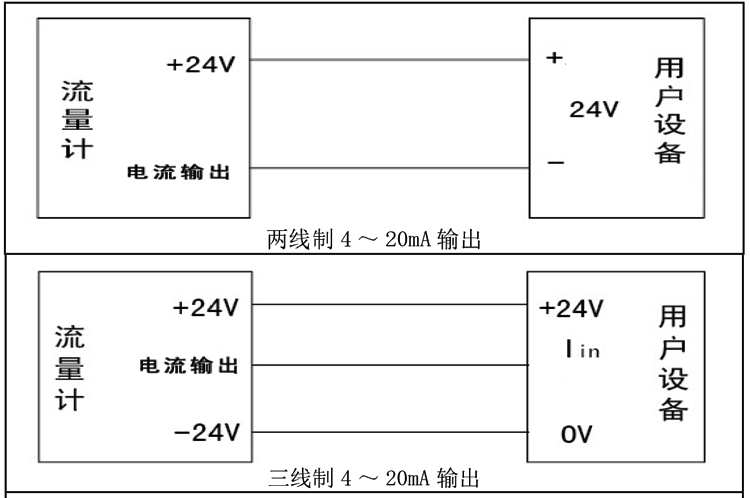

接线端子含义如下：
|
+24V |
24V 电源输入（正） |
|
-24V |
24V 电源输入（负） |
|
电流输出 |
4 ～ 20mA 输出 |
|
频率输出 |
24V 脉冲输出 |
|
（报警）上限 |
上限报警输出 |
|
（报警）下限 |
下限报警输出 |
|
GND |
3V脉冲输出地 |
|
BF |
3V 脉冲输出 |
|
RS485 A |
485 通讯线（A+） |
|
RS485 B |
485 通讯线（B+） |
|

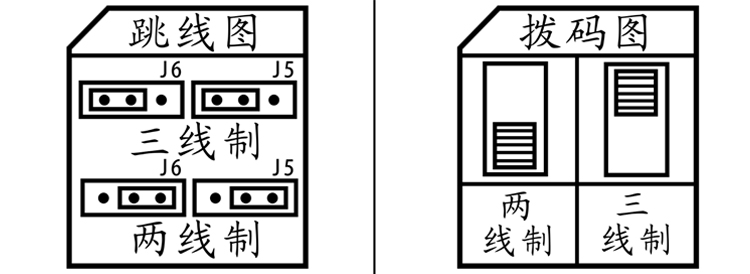

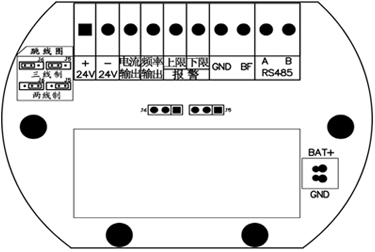

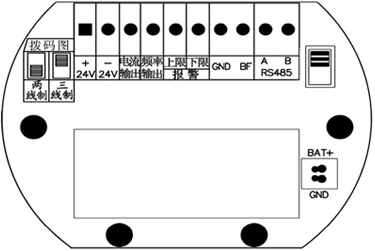

跳线(拨码)图
|
三线制时，J5、J6 跳线帽都跳到左边 |
三线制时，如图，拨码拨到上端 |
|
两线制时，J5、J6 跳线帽都跳到右边 |
两线制时，如图，拨码拨到下端 |
|
|

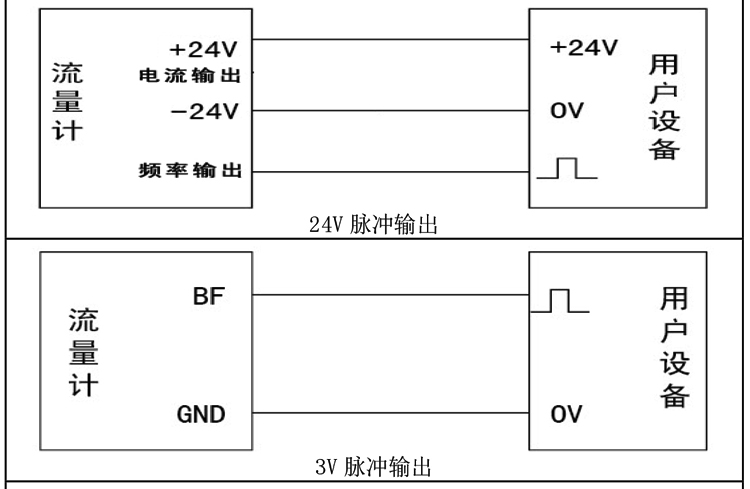

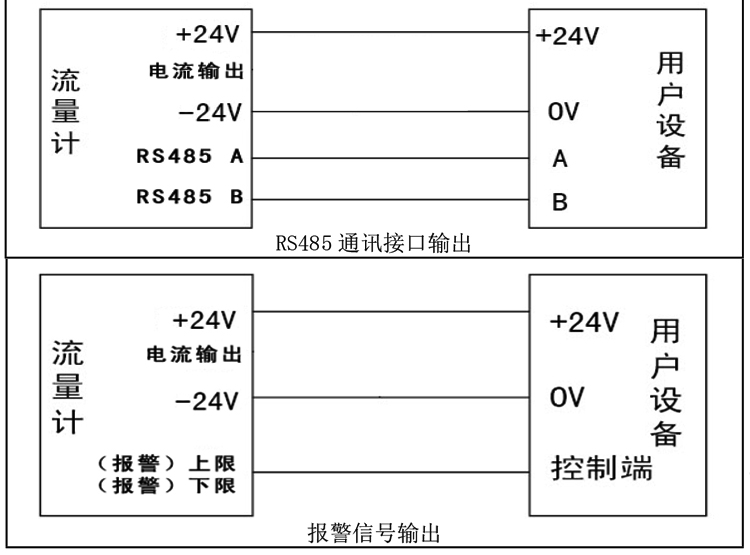

接线示意图

|
 |
|
1、流量计应根据流向标志安装。 |
|
2、流量计可水平、垂直或任意角度倾斜安装。 |
|

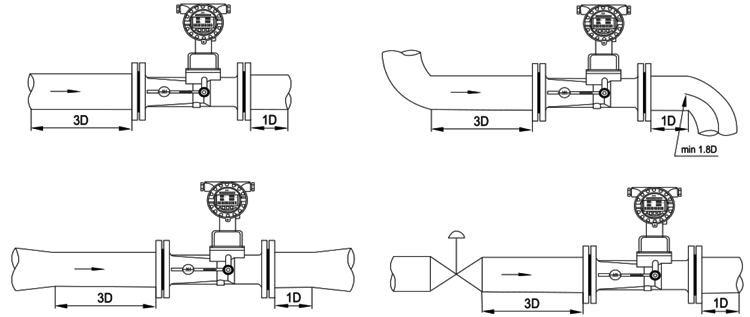

3、上下游直管段要求见图1 |
|
4、被测介质内除含有较大颗粒或较长纤维性杂质外，一般无需安装过滤器。 |
|
5、流量计周围不应有强外磁场干扰及强烈的机械振动。 |
|
6、流量计必须可靠接地。 |
 |
 |
|
1.在运行过程中若发生流量计显示值与实际流量示值不符合时，应首先检查用户的管道系统是否符合流量计的安装要求。 |
|
2.故障排除见表 |
|
|
故障现象 |
可能原因 |
排除方法 |
|
接通外电源后无输出信号 |
1.管道无介质流量或流量低于始动流量 |
1.提高介质流量，使其满足流量要求 |
|
2.检查电源与输出线连接是否正确 |
2.正确接线 |
|
3.前置放大器损坏（积算仪不计数，瞬时值为“0”） |
3.更换前置放大器 |
|
无流量时流量计有流量显示 |
1.流量计接地不良及强电和其它地线接线受干扰 |
1.正确接好地线，排除干扰 |
|
2.放大器灵敏度过高或产生自激 |
2.更换前置放大器 |
|
3.供电电源不稳，滤波不良及其他电气干扰 |
3.修理、更换供电电源，排除干扰 |
|
瞬时流量示值显示不稳定 |
1.放大器灵敏过高或过低，有多计、漏计脉冲现象 |
1.更换前置放大器 |
|
2.流量计叶轮转速不稳定 |
2.对叶轮重新安装或排除脏物 |
|
3.接地不良 |
3.检查接地线路，使之正常 |
|
累积流量示值和实际量 不符合 |
1.流量计仪表系数输入不正确 |
1.重新标定后输入正确的仪表系数 |
|
2.用户正常流量低于或高于选用流量计的正常流量范围 |
2.调速管道流量使其正常或选用合适的规格 |
|
3.流量计本身超差 |
3.重新标定 |
|
转换显示 不正常 |
转换按键接触不良 |
更换按键 |
|
睡眠唤醒或换上新电池出现列机 |
上电复位电路不正常或振动电路不起振 |
重新电池（需取出后延时5秒后重装） |
|
|
|
