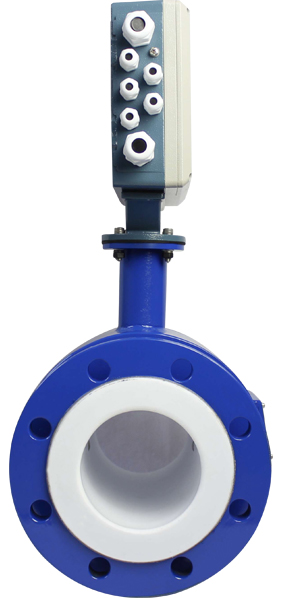

电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势E。电动势E正比于磁通量密度B、测量管内径d与平均流速V的乘积，电动势E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，摸拟电流等信号，用于流量的控制和调节。
|
|
|
|
|
 |
|
1.测量精度高，运用稳定可靠，性能优良。 |
|
2.测量精度不受流体粘度、密度、压力、流体分布等参数变化的影响 |
|
3.测量管里无阻力部件、无压损、不受恶劣水质的影响 |
|
4.多种衬里，多种电极的选择 |
|
5.测量流量范围宽 |
|
6.大屏幕液晶背光显示，在强光和无光情况下均可清晰读数 |
|
7.语言可显示中文和英文 |
|
8.液晶屏显示瞬时流量、瞬时热量、累积流量、累积热量、进水温度、出水温度、温差、流量流速 |
|
9.采用温度变化的热焓修正法，保证在不同水温下的精准计量 |
|
10.具有RS485、Modbus、HART通讯 |
|
11.数据自动存储 |
|
12.220V AC、24V DC供电 |
|
|
|
 |
|
名 称 |
DR-智能电磁热量表 |
|
公称通径 |
DN10-DN400 |
|
结构形式 |
一体型、分体型 |
|
最高流速 |
15m／s |
|
流体电导率 |
≥5uS／cm |
|
精度等级 |
0.5 级、1.0 级 ( 随口径区分 ) |
|
衬里材料 |
聚四氟乙烯、聚氯丁橡胶、聚氯脂、聚全氟乙丙烯(F46) |
|
额定压力 |
4.0Mpa、1.6Mpa、1.0Mpa |
|
最高流体温度 |
一体型 |
70℃ |
|
分离型 |
聚四氟乙烯衬里 |
100℃；150℃(需特殊订货) |
|
氯丁橡胶衬里 |
80℃；l20℃(需特殊订货) |
|
聚氯酯衬里 |
80℃ |
|
聚全氟乙丙烯(F46) |
100℃；150℃(需特殊订货) |
|
信号电极和接地电极材料 |
316L、哈氏合金B、哈氏合金C |
|
传感器材质 |
碳钢、304不锈钢 |
|
外壳防护 |
IP65、IP68（需特殊定制） |
|
输出信号 |
脉冲、频率 |
|
电缆接口 |
G1/2 内螺纹 |
|
通讯 |
RS485通讯(Modbus协议）、HART |
|
显示器显示 |
瞬时流量、瞬时热量、累积流量、累积热量、流速、进水温度、出水温度、温度差 |
|
电源 |
220V AC 50HZ、24V DC |
|
励磁方式 |
双向恒流方波励磁 |
|
|

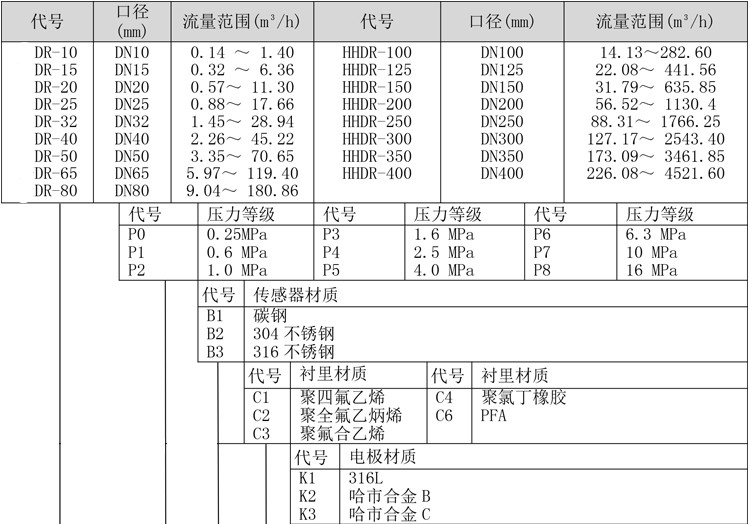

测量范围 |
口径(mm) |
测量范围(m 3 /h) |
口径(mm) |
测量范围(m 3 /h) |
|
DN10 |
0.14 ～ 1.40 |
DN125 |
22.08～ 441.56 |
|
DN15 |
0.32 ～ 6.36 |
DN150 |
31.79～ 635.85 |
|
DN20 |
0.57～ 11.30 |
DN200 |
56.52 ～ 1130.4 |
|
DN25 |
0.88～ 17.66 |
DN250 |
88.31 ～ 1766.25 |
|
DN32 |
1.45～ 28.94 |
DN300 |
127.17～ 2543.40 |
|
DN40 |
2.26～ 45.22 |
DN350 |
173.09～ 3461.85 |
|
DN50 |
3.35～ 70.65 |
DN400 |
226.08～ 4521.60 |
|
DN65 |
5.97～ 119.40 |
|
|
|
DN80 |
9.04～ 180.86 |
|
|
|
DN100 |
14.13 ～ 282.60 |
|
|
|
 |
|
|
|

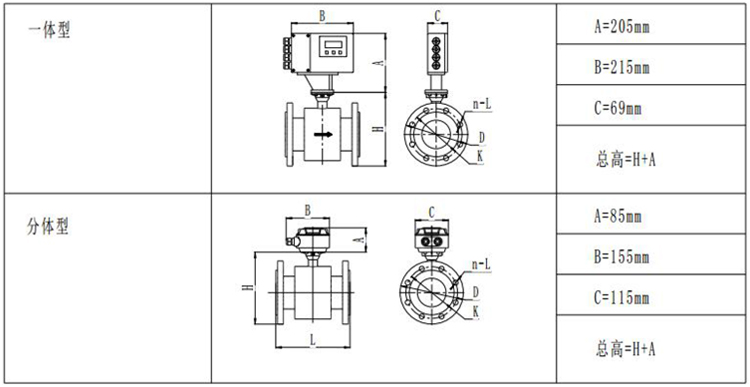

公称通径DN |
压力等级 |
法兰外径D |
螺栓孔中心圆 直径K |
螺栓孔 n-L |
总长L |
高度H |
参考重量kg |
|
10 |
PN40 |
90 |
60 |
4-φ14 |
200 |
190 |
10 |
|
15 |
PN40 |
95 |
65 |
4-φ14 |
200 |
190 |
10 |
|
20 |
PN40 |
105 |
75 |
4-φ14 |
200 |
190 |
10 |
|
25 |
PN40 |
110 |
85 |
4-φ14 |
200 |
200 |
10 |
|
32 |
PN40 |
140 |
100 |
4-φ18 |
200 |
205 |
11 |
|
40 |
PN40 |
150 |
110 |
4-φ18 |
200 |
215 |
12 |
|
50 |
PN40 |
165 |
125 |
4-φ18 |
200 |
220 |
15 |
|
65 |
PN16 |
185 |
145 |
4-φ18 |
200 |
240 |
16 |
|
80 |
PN16 |
200 |
160 |
8-φ18 |
200 |
255 |
18 |
|
100 |
PN16 |
220 |
180 |
8-φ18 |
250 |
270 |
20 |
|
125 |
PN16 |
250 |
210 |
8-φ18 |
250 |
300 |
25 |
|
150 |
PN16 |
285 |
240 |
8-φ22 |
300 |
330 |
30 |
|
200 |
PN16 |
340 |
295 |
12-φ24 |
350 |
390 |
45 |
|
250 |
PN16 |
405 |
355 |
12-φ26 |
450 |
450 |
65 |
|
300 |
PN16 |
460 |
410 |
12-φ28 |
500 |
500 |
79 |
|
350 |
PN16 |
520 |
470 |
16-φ30 |
550 |
520 |
95 |
|
400 |
PN16 |
580 |
525 |
16-φ32 |
600 |
635 |
140 |
|
 |
  |
 |
|

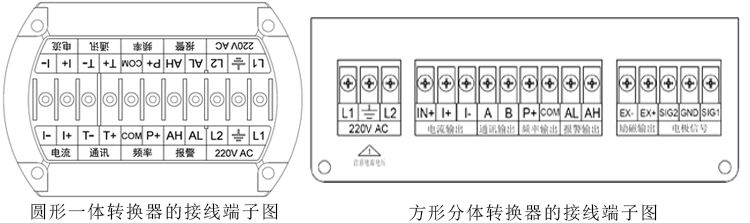

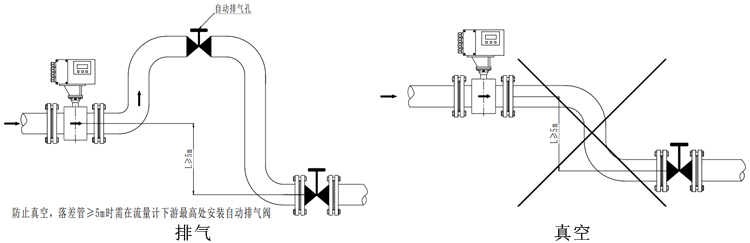

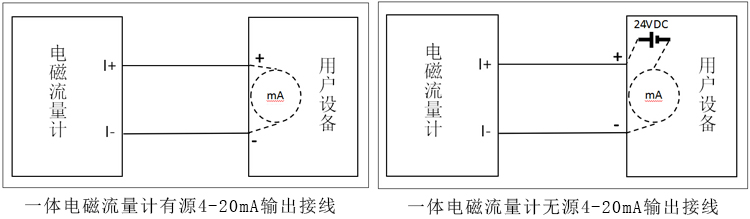

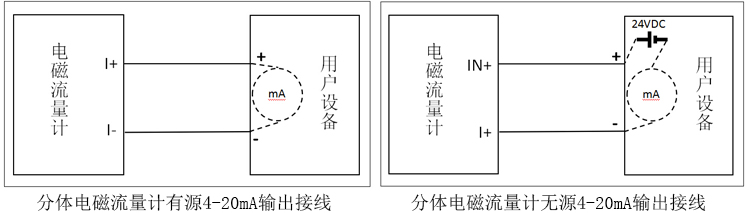

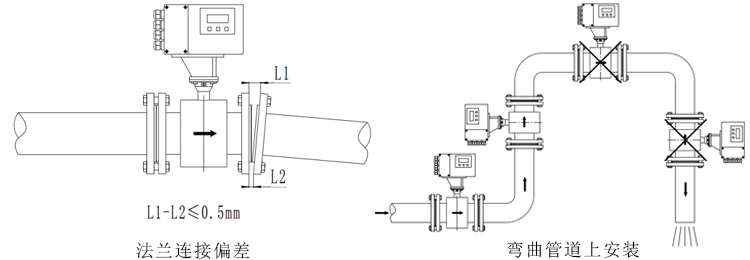

1.安装要求
通用要求
a.为了安装、维护、保养方便，在流量计周围需保留足够的空间
b.避免流量计安装在温度变化很大或受到设备高温辐射的场所
c.流量计应安装在室内，如安装在室外，应避免阳光直射，必要时请安装防晒装置
d.避免流量计安装在含有腐蚀性气体的环境中
e.避免流量计安装在有强振动源、强磁场的场所

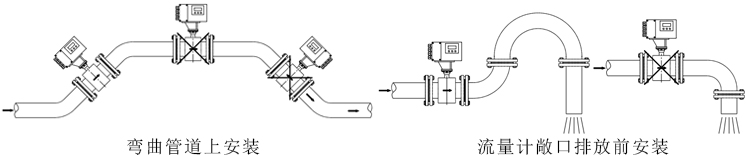

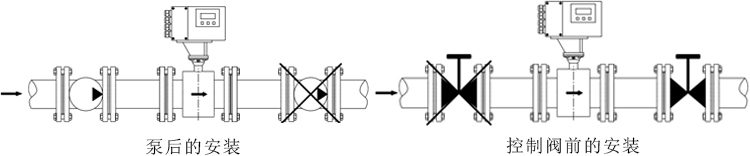

工艺管要求
a.上、下游工艺管的内径与流量计的内径应满足：0.98DN≤D≤1.05DN（DN:流量计内径；D：工艺管内径）
b.工艺管与流量计需同心，同轴偏差不大于0.05DN
|
|
|
 |
 |
 |
 |
 |
 |
 |
|
故障名称 |
解决办法 |
|
转换器无显示 |
1.检查电源是否连接 2.检查保险丝是否完好 3.检查供电电压是否符合要求 4.如上述三项均正常，将将转换器返厂维修 |
|
励磁报警 |
1.励磁线圈绝缘度下降 |
|
空管报警 |
1.被测流体是否满管 2.流量计是否按要求正确安装 3.被测流体电导率过低 4.空管阀值设置过低 |
|
无流量时显示有流量 |
1.空管阀值设置过高 2.空管报警允许未打开 3.电极被污染导致零点偏移（此时管道满管） 4.信号线绝缘度下降（（此时管道满管） |
|
流量测量不准或波动大 |
1.流体是否满管 2.流量计是否按规定接地 3.信号线绝缘度下降 4.流量计是否按要求正确安装 |
|
流量上限报警 |
1.现场流量大于流量上限阀值，修改流量上限阀值 |
|
流量下限报警 |
1.现场流量低于流量下限阀值，修改流量下限阀值 |
|
有流量时无流量显示 |
1.截止阀是否开启 2.信号线接地 3.流量过低，小信号切除设置过高 4.空管阀值设置过低 |
|
|
|
|
1.接地线（标配）
2.接地环（可选）

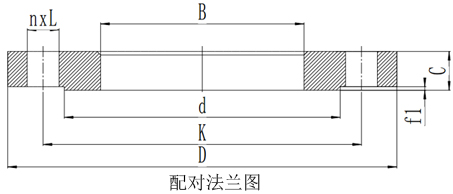

3.配对法兰（法兰尺寸表）
|
 |
|
|
公称通经 |
外径(D） |
内径(B) |
中心距(K) |
螺栓孔径（L） |
螺栓孔数量（n） |
密封面（d） |
法兰厚度 |
|
15（4.0） |
95 |
19 |
65 |
14 |
4 |
46 |
14 |
|
20（4.0） |
105 |
26 |
75 |
14 |
4 |
56 |
16 |
|
25（4.0） |
115 |
33 |
85 |
14 |
4 |
65 |
16 |
|
32（4.0） |
140 |
39 |
100 |
18 |
4 |
76 |
18 |
|
40（4.0） |
150 |
46 |
110 |
18 |
4 |
84 |
18 |
|
50 (4.0） |
165 |
59 |
125 |
18 |
4 |
99 |
20 |
|
65（1.6） |
185 |
78 |
145 |
18 |
4 |
118 |
20 |
|
80（1.6） |
200 |
91 |
160 |
18 |
8 |
132 |
20 |
|
100（1.6） |
220 |
110 |
180 |
18 |
8 |
156 |
22 |
|
125（1.6） |
250 |
135 |
210 |
18 |
8 |
184 |
22 |
|
150（1.6） |
285 |
161 |
240 |
22 |
8 |
211 |
24 |
|
200（1.6） |
340 |
222 |
295 |
22 |
12 |
266 |
26 |
|
250（1.6） |
405 |
276 |
355 |
26 |
12 |
319 |
28 |
|
300（1.6） |
460 |
328 |
410 |
26 |
12 |
370 |
32 |
|
350（1.6） |
520 |
381 |
470 |
26 |
16 |
429 |
35 |
|
400（1.6） |
580 |
430 |
525 |
30 |
16 |
480 |
38 |
|
450（1.0） |
615 |
485 |
565 |
26 |
20 |
530 |
35 |
|
500（1.0） |
670 |
535 |
620 |
26 |
20 |
582 |
38 |
|
600（1.0） |
780 |
636 |
725 |
30 |
20 |
682 |
42 |
|
700（0.6） |
860 |
724 |
810 |
26 |
24 |
772 |
40 |
|
800（0.6） |
975 |
824 |
920 |
30 |
24 |
878 |
44 |
|
900（0.6） |
1075 |
924 |
1020 |
30 |
24 |
978 |
48 |
|
1000（0.6） |
1175 |
1024 |
1120 |
30 |
28 |
1078 |
52 |
|
1200（0.6） |
1405 |
1224 |
1340 |
33 |
32 |
1295 |
60 |
|
1400（0.6） |
1630 |
1424 |
1560 |
36 |
36 |
1510 |
68 |
|
1600（0.6） |
1830 |
1624 |
1760 |
36 |
40 |
1710 |
76 |
|
1800（0.6） |
2045 |
1824 |
1970 |
39 |
44 |
1918 |
84 |
|
 |
|
|
 |
 |
