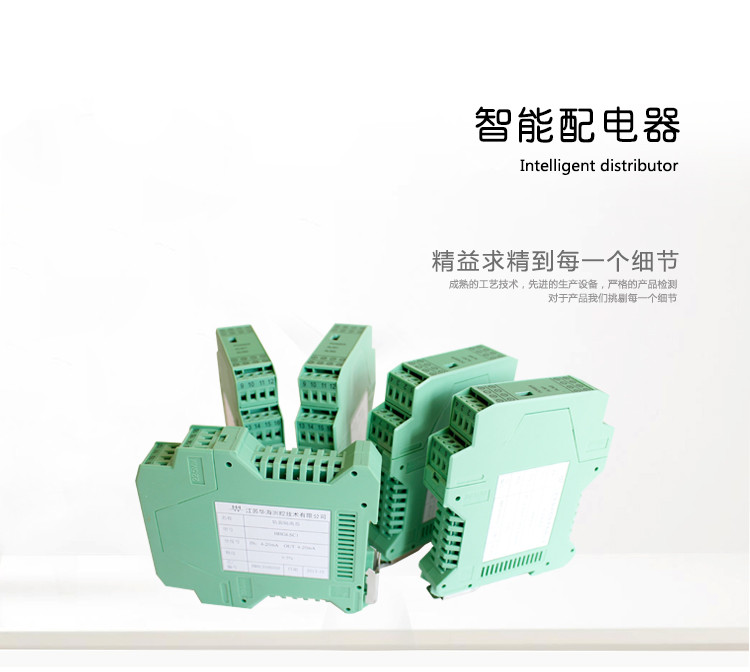

智能配电器

应用于各种二线制变送器信号输入回路、电压/电流源信号输入回路、各种分度号热电偶信号输入回路、热电阻输入回路等,基本覆盖了自动化控制系统中各种信号隔离、转换、报警等功能要求...

在线订购

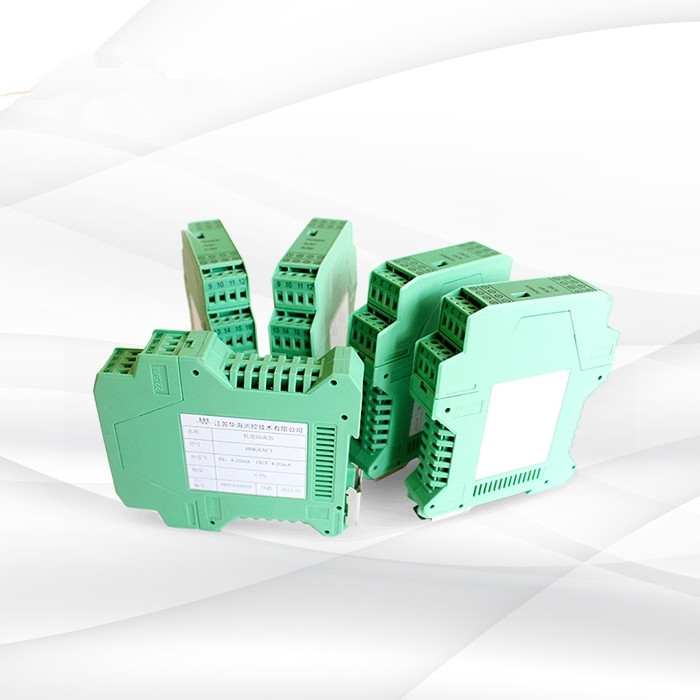

智能隔离器智能隔离器智能隔离器

产品概述/Product overview-----------------------------------------------------------◆◆

智能型信号隔离处理器/配电器是连接于工业现场仪表与控制室之间的电器设备,通过电源、输入、输出之间可靠隔离,有效解决工业自动化控制系统现场干扰等问题,保证系统的稳定性和可靠性运行,它是通用性产品,应用于各种二线制变送器信号输入回路、电压/电流源信号输入回路、各种分度号热电偶信号输入回路、热电阻输入回路等,基本覆盖了自动化控制系统中各种信号隔离、转换、报警等功能要求。

技术参数/Technical parameters-------------------------------------------------------◆◆

名称 智能轨装式隔离器/配电器
系统准确度 ±0.5%F·S
温度漂移 ≤0.0015%F·S/℃
工作温度 -10~55℃
输入阻抗 电流≤250Ω;电压≥500KΩ
电流输出允许外接的负载阻抗 4~20mA输出时≥750Ω;0~10mA输出时≥1.5KΩ
电压输出时 ≤1Ω
通道 一进一出,一进二出,二进二出等
输入信号 电流,电压
输出信号 电流,电压,继电器
环境温度 -40~80℃
供电电源 交流:AC 85V~260V 直流:DC 18V~36V(反接保护)
智能隔离器信号隔离器效果示意图

面板指示/Panel instructions-----------------------------------------------------------◆◆

五芯通讯接口
通过专用数据线和HHBC-1001操作器通讯连接
指示灯
Power:电源状态指示灯(通电长亮)
  通讯状态指示灯(通讯快速闪烁)
  故障状态指示灯(故障慢速闪烁)
ALM1:第一状态报警,满足报警条件时,指示灯长亮
ALM2:第二状态报警,满足报警条件时,指示灯长亮
输入输出信号故障状态下,指示灯闪烁

仪表接线/Instrument wiring----------------------------------------------------------◆◆


第一路输入:EXT1(—),EXT2(+)
第二路输入:EXT3(—),EXT4(+)
第一路输出:EXT10(—),EXT9(+)
第二路输出:EXT12(—),EXT11(+)
第三路输出:EXT14(—),EXT13(+)
电源(24V):EXT15(—),EXT16(+)
