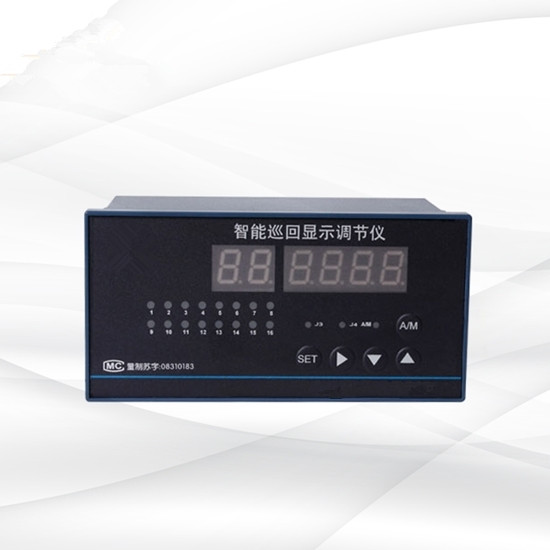

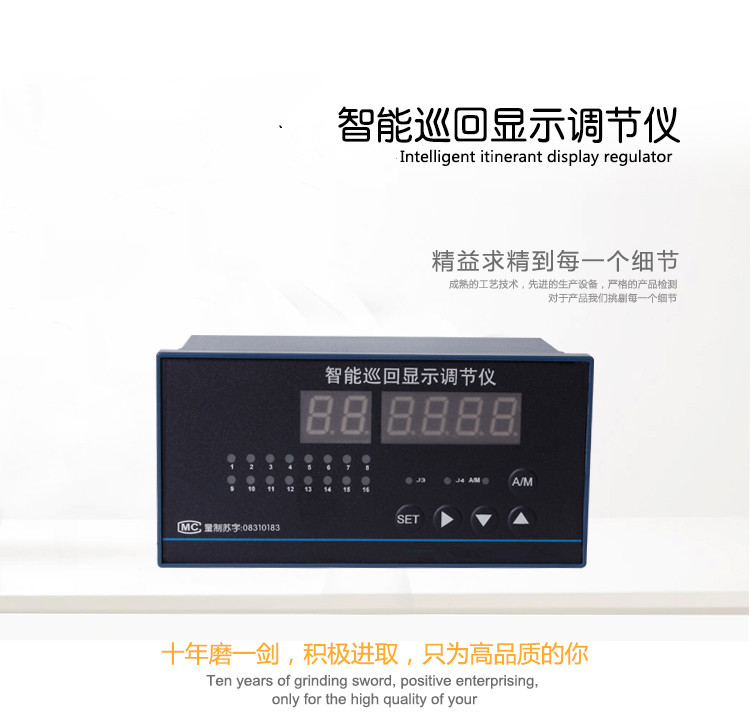

产品概述/Product overview----------------------------------------------------------◆◆
|
|

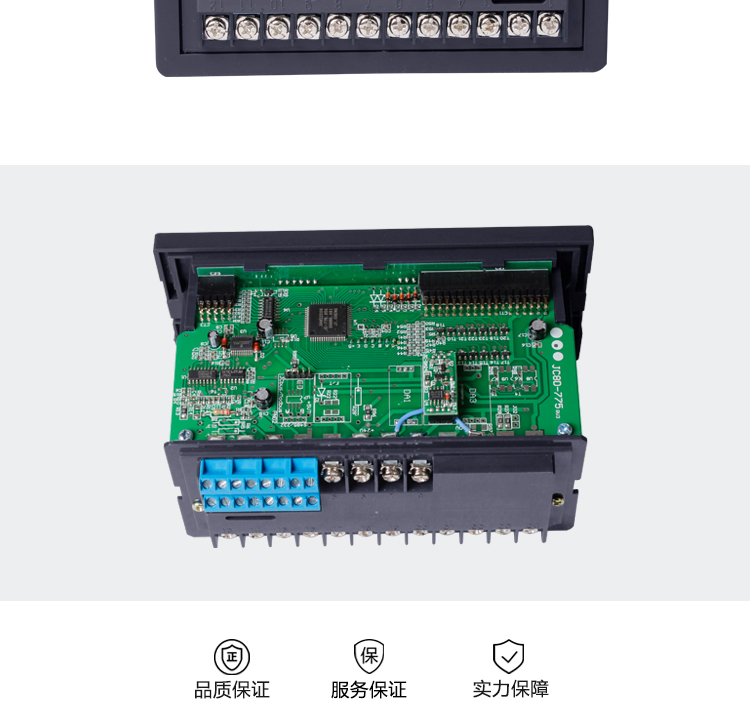

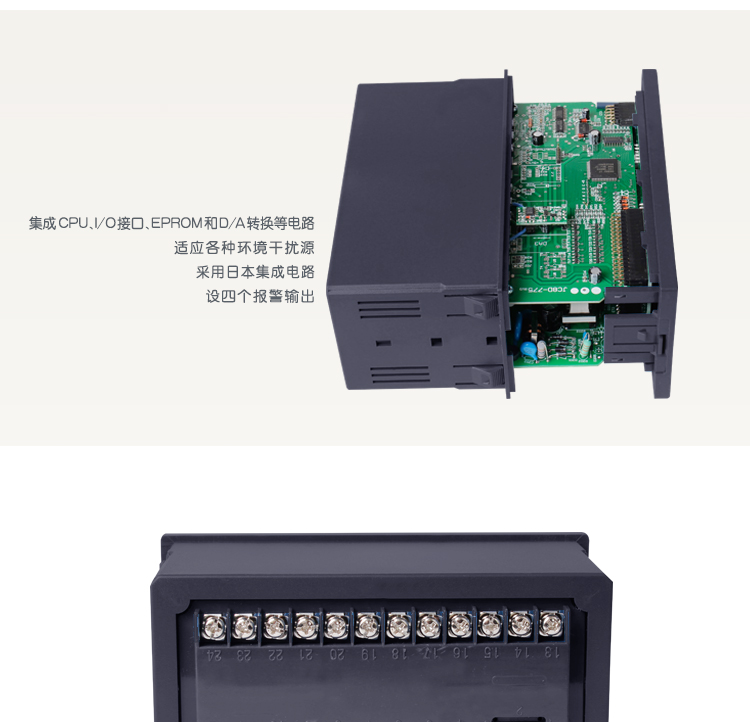

智能巡回显示报警仪表不再是过去单纯意义上的巡测仪，本系列仪表的大多数产品均有较强的运算、比较、执行、报警等处理能力。智能巡回显示报警仪表采用了自行研制开发、委托日本集成电路制造商定制生产的专用集成电路，它不仅汇集日前自动控制系统中各类调节仪表的大部分功能，同时还集成了CPU、I/O接口、EPROM和D/A转换等电路，辅以博采众长、精心编制、反复调试的软件系统使本仪表独具以下特色： |
|
1.仪表硬件大幅度减少，系统的组成结构相对简单。在用户申请范围内，多种输入信号兼容。 |
|
|
|
2.采用了优化设计，工艺显著改善，没有飞线、没有调整电位器，所有的校准和功能设定可全部通过键盘由软件完成。 |
|
|
|
3.可设置为四点位式控制加十位点巡检功能。可设置为统一点报警或独立的分离报警功能。 |
|
|
|
4.最多可设定四个报警输出，报警方法可达十种以上，并可对各报警点进行声光监控，并可对报警的声音，设定消音延时时间。 |
|
|
|
5.又用户自己设定的四个类别近百种级别的抗干扰模式，可适应各种环境的干扰源。 |
|
|
|
因此本仪表与普通式巡测相比，各项功能水平有一个相当大的提高与突破，其可靠性、稳定性有了相当的保证，同时该仪表既与目前的国际同类仪表接轨，较高的性能价格比，更适合于国情，对替代进口具有重要意义。 |
|
工作原理/working principle-----------------------------------------------------------◆◆
|
|

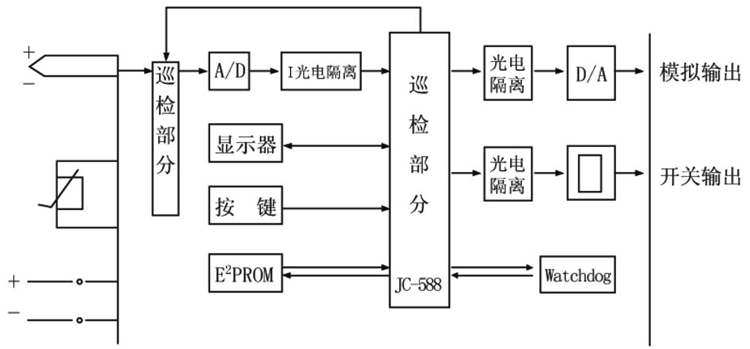

智能巡测报警仪表是由巡回测量回路，数字面板表、调节器和电源部分组成。稳压电源将220V市电转换成稳定的直流电压作为其它部分电源。巡回测量回路则是将被测回路中的一路选定后送给A/D转换后输送到JC-588专用中央处理器进行处理后，不仅要送到数字面板表，而且也要送到调节器，与设定值比较后按调节规律输出控制或报警信号。 |
 |
产品选型/product selection-----------------------------------------------------------◆◆
|
|
XMDA |
—— |
说明 |
|
设计序列 |
6 |
6000系列仪表 |
|
显示方式 |
1 |
测量十巡检通路 |
|
2 |
测量十巡检通路十报警点(灯报警） |
|
3 |
测量十巡检通路十报警A(数码管) |
|
输入方式 |
1 |
配热电偶(E、K、S、B、J、T、R、N) |
|
2 |
配热电阻(Ptl00. Cu50. Cul00. BAI. BA2等) |
|
3 |
配直流电流( 0-10 mA. 4-20mA) |
|
4 |
配直流电压(0-5V. I-5V. 0-20mV. 0-l00mV. 0~500mV) |
|
5 |
配用远传压力电阻值及线性电阻值(0-400 Q) |
|
控制输出及调节方式 |
0 |
只巡检各通路测量值，无控制 |
|
1 |
各巡检通路统一设置上限、下限报警值 |
|
2 |
各巡检通路独立设置上限、下限报警值 |
|
3 |
各巡检通路统一上限、F限报警值，分别由各通路报警灯或数码管显示 |
|
4 |
各通路独立设置上限、下限报警值，分别由各通路报警灯或数码管显示 |
|
5 |
仪表的1-4路独立使用SP1、SP2、SP3、SP4四个设定值，5～16路仅作指示 |
|
6 |
即时值或平均值的上限或F限报警(SP3和SP4) |
|
7 |
SP3的设定值监视所有巡检点的上限和F限报警 |
|
8 |
各路可分别指定SPI、SP2、SP3、SP4四个设定值（1路最多指定2个设定值） |
|
巡检通路 |
1 |
4路巡检 |
|
2 |
8路巡检 |
|
3 |
12路巡检 |
|
4 |
16路巡检 |
|
外形尺寸 |
H |
横式160×80 |
开孔152×76 |
|
V |
竖式80×160 |
开孔76×152 |
|
F |
方式96×96 |
开孔92×92 |
|
变送输出 |
A |
无变送输出 |
|
B |
变送输出0～10mA |
|
C |
变送输出4—20Ma |
|
D |
变送输出0～5V |
|
E |
变送输出1～5V |
|
F |
特殊信号变送输出 |
|
变送输出值选择 |
1 |
即时值 |
|
2 |
最大值 |
|
3 |
最小值 |
|
4 |
平均值 |
|
定时功能 |
S |
缺省为无定时功能 |
|
带定时功能 |
|
供24V电流电源 |
P |
缺省为不带通讯接口 |
|
带RS485或RS232通讯接口 |
|
通讯接口 |
T |
缺省为220V.AC |
|
开关电源85～260VAC或1 8～36VDC、18～36VAC |
|
|
注：附加功能可选多种，订货时将其序号相加注全，4、5、6只能选一种和其 它功能相加。 |
技术指标/Technical indicators---------------------------------------------------------◆◆
|
|
1.测量精度：±0. 5%FS+1字 |
|
2.调节控制精度：位式：±0. 5%FS |
|
3.报警功能：上限、下限、上下限、下回差、双回差等 |
|
4.输入阻抗：0-10mA: 500Ω、4-20mA: 250Ω热电偶及DCmV、 |
|
|
DCmV：≥10KΩ、冷端自动补偿精度：0～40℃范围内±0.3℃ |
|
|
热电阻：三线制输入3×ioQ以内完全补偿 |
|
5.继电器接点容量：AC220V 2A |
|
6.供电电源：AC220V≤6W ACIIOV DC24V |
|
7.工作环境要求：温度0-50℃、相对湿度：<85%，无腐蚀性气体，无震动场合 |
|
后面板及电气接线/Rear panel and electrical wiring------------------------------------◆◆
|
|

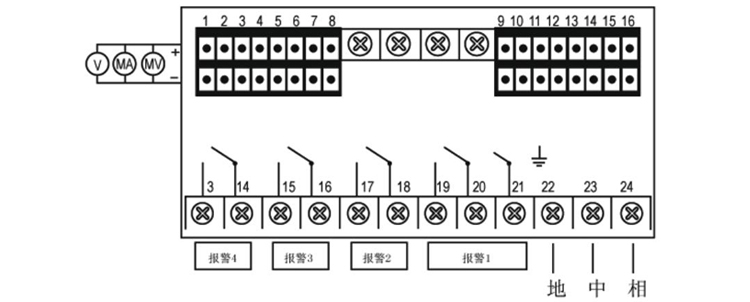

1.横竖型16路热电偶，V、mV、mA输入接线图 |
 |
|
|
|

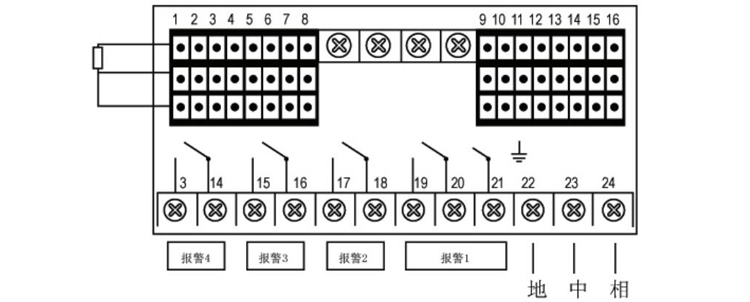

2.横竖型16路热电阻输入接线图 |
 |
|
|
|
|
|
仪表安装/Instrument installation------------------------------------------------------◆◆
|
|
1.仪表安装 |
|
1.1 仪表安装前应检查仪表型号、分度号、测量范围与传感器是否一致。 |
|
1.2 仪表分别为横式和竖式两类，横式矩型、横式方形以及竖式矩形和竖式方形等几种。 |
|
|
|

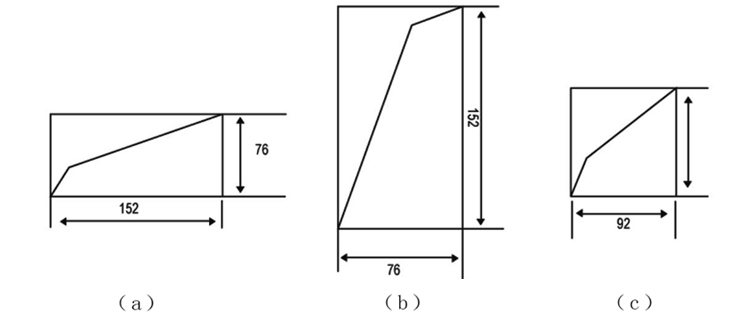

2.开孔尺寸 |
|
2.1 横式152×76mm（a） |
|
2.2 竖式76×152mm（b） |
|
2.3 方形92×92mm（c） |
 |
仪表使用与维修/Instrument use and maintenance------------------------------------◆◆
|
|
1.仪表应放在干燥、通风无腐蚀性气体的场合，并且环境温度与相对温度应符合技术条件。 |
|
2.仪表出厂前均经过老化校验，在使用过程中发现仪表损坏，如属公司制造质量问题，从仪表出厂之日起，十二个月内由公司免费修理，如属用户使用和保管不当而造成损坏，则用方给予修理，酌收成本费。 |
|
