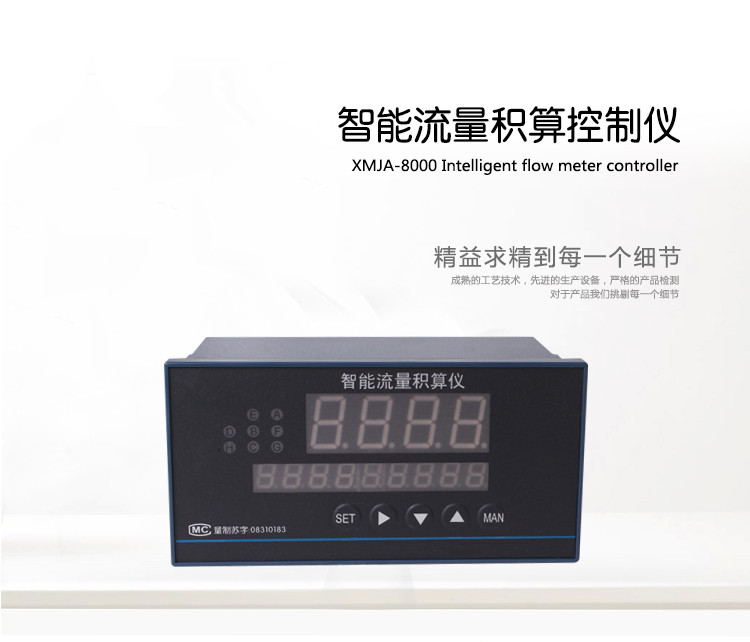

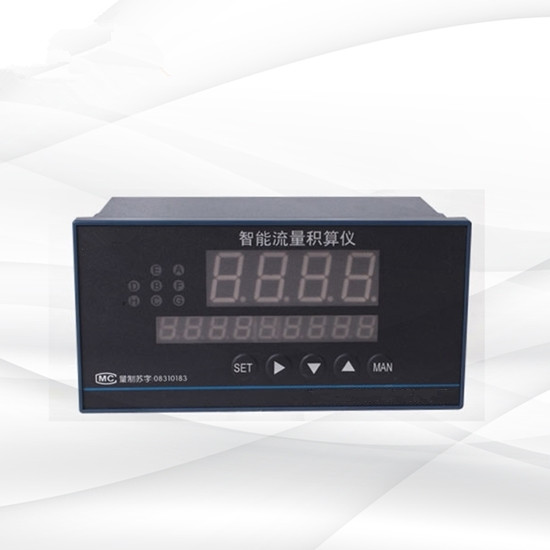

智能流量积算控制仪

智能流量积算控制仪是由测量回路，数字面板表、调节器和电器四个部分组成。稳压电源将220V市电转换成稳定的直流电压作为其它部分电源。测量回路将流量变送器送来的信号（电压、电流等...

在线订购
智能流量积算控制仪接线指南智能流量积算控制仪接线指南

产品概述/Product overview----------------------------------------------------------◆◆

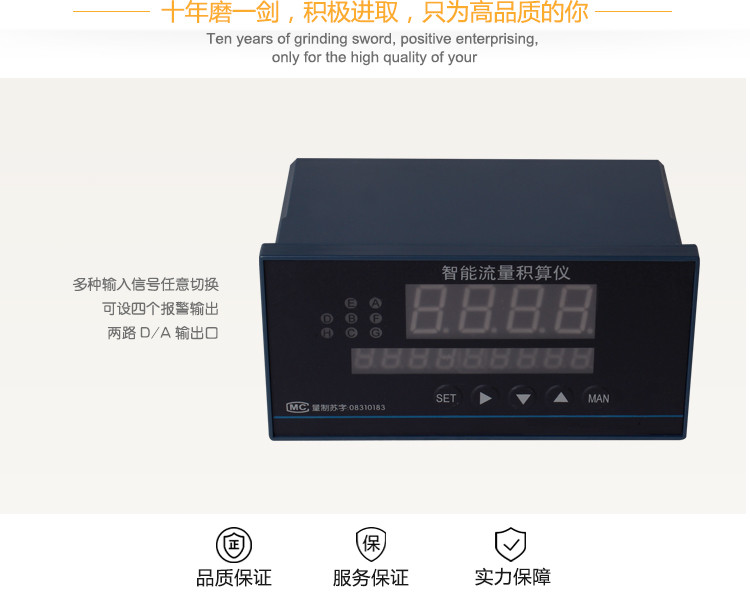

本公司生产的XMJA-8000系列智能流量积算仪采用了自行研制开发、委托日本集成电路制造商定制生产孤专业集成电路，而构成的一台以微处理为核心的智能仪器，它汇集了目前自动控制系统中各类流量计算仪表的大部分功能，同时辅以博采众长、精心编制、反复调试的软件系统使本仪表独具以下特色：
1.仪表硬件大幅度减少，系统的组成结构相对简单。在用户申请范围内，多种输入信号任意切换。采用了优化设计，工艺显著改善，没有飞线、没有调整电位器，所有的校准和功能设定可全部通过键盘由软件完成。
2.最多可设定四个报警输出，报警方法可达十种以上，并对报警参数进行监控。
3.两个显示窗，四位显示窗显示瞬时流量值，六位显示积算值，实际有效积算位为七位，也可九位显示积算仪。（可通过设置转换系数后查看）P型还具有外清零和内清零双重清零功能。
4.任何复杂的控制、调节、报警、输出等功能，均可由仪表工进行简单的操作，设定后加以密码保护，使其变成一个傻瓜式仪表，现场操作工将不能修改被锁定的参数。甚至还可以做到不让操作工查看。由用户自己设定的四个类别近百种级别的抗干扰模式，可适应各种环境干扰源。
5.可选加两路D/A输出口，可以对过程量进行光电隔离输出，以确保被控系统的安全可靠。可是供5V或24V两个恒压源输出，可满足大多数辅助功能的需求。
6.本仪表还可选加两路时间定时器，可对报警的时间、输出的时间等参数进行定时控制，以至可做成一个简单的批量控制器。
因此本仪表与普通式控制流量仪表相比，各项功能水平有一个相当大的提高与突破，其可靠性、稳定性参价格比，更适合于国情，对替代进口具有重要意义。

工作原理/working principle-----------------------------------------------------------◆◆

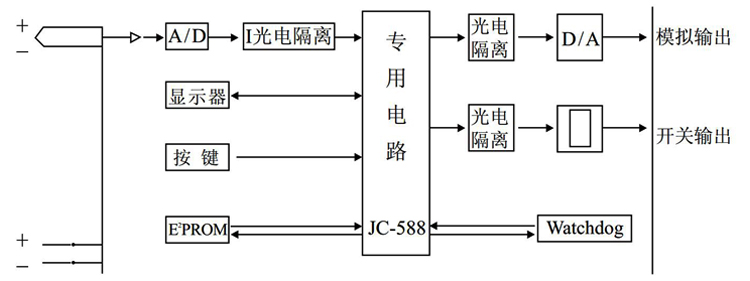

XMJA-8000智能流量积算仪是由测量回路，数字面板表、调节器和电源四个部分组成。稳压电源将220V市电转换成稳定的直流电压作为其它部分电源。测量回路将流量变送器送来的信号(电压、电流等)经处理后，变为电压信号。该信号经过A/D转换后输送到JC-588专用中央处理器进行处理后，不仅要送到数字面板表，而且也要送到调节器，与设定值比较后按调节器，与设定值比较后按调节规律输出控制或报警信号。工作原理框图：
智能流量积算控制仪原理

产品选型/product selection-----------------------------------------------------------◆◆
XMJA —— 说明
设计序列 8 8000系列仪表
显示方式 1 双屏显示
2 双屏+单光柱
输入方式 1 配直流电流（0~10mA、 4~20mA）
2 配 直 流 电 压 （0 ~ 5 V 、 1 ~ 5 V 、 0 ~ 2 0 m V 、 0~100mV、 0~500mV）
3 频率输入
流量方式 1 主输入信号与瞬时流量为比例主式
2 主输入信号与瞬时流量为开例主式
3 主输入信号与瞬时流量为比例方式，有小信号切 除功能
4 主输入信号与瞬时流量为开例方式，有小信号切 除功能
调节方式 0 无继电器输出
1 二个继电器输出，可分别对瞬时流量或累积流量 控制
2 四个继电器输出，可分别对瞬时流量或累积流量 控制
补偿方式 0 普通流量方式，不含温度或压力补偿
1 饱和蒸汽用电压或电流信号作压力补偿方式
2 饱和蒸汽用电压或电流信号作温度补偿方式
3 饱和蒸汽用Pt100热电阻作温度补偿方式
4 过热蒸汽用电压或电流信号作温度与压力补偿
5 过热蒸汽用电压或电流信号作压力补偿，用 Pt100热电阻作温度补偿
6 不含温度与压力补偿，有显示转换系统设置
外形尺寸 H 横式160×80 开孔152×76
V 竖式80×160 开孔76×152
F 方式96×96 开孔92×92
变送输出 A 无变送输出
B 变送输出0~10mA
C 变送输出4~20mA
D 变送输出0~5V
E 变送输出1~5V
F 特殊信号变送输出
定时功能 S 缺省为无定时功能
带定时功能
供外24V 直流电 源 P 缺省为无24V直流电源输出
带24V直流电源输出（可做二线制变送器电 源）
通讯接口 T 缺省为不带通讯接口
带RS485或RS232通讯接口
供电电源 K 缺省为220V.AC
开关电源85～260VAC或18～36VDC、 18～ 36VAC

技术指标/Technical indicators---------------------------------------------------------◆◆
1.测量精度：±0.5%FS+1字
2.调节控制精度：位式：±0.5%FS
3.报警功能：上限、廿限、上下限、下回差、双回差、OK方式、绝对值方式等
4.变送输出精度：±0.5%FS 负载能力：0-600Ω
5.输入阻抗：0-10mA：500Ω、4-20mA：250Ω、DC.V：≥200KΩ 脉冲幅值：≥2.5V，频率范围 0.01-10000Hz
6.继电器接点容量：AC220V 2A
7.供电电源：AC220V≤6W AC110V DC24V
8.工作环境要求：温度：0-50℃、相对湿度：＜85%，无腐蚀性气体，允许低震动场合

后面板及电气接线/Rear panel and electrical wiring -----------------------------------◆◆
表一

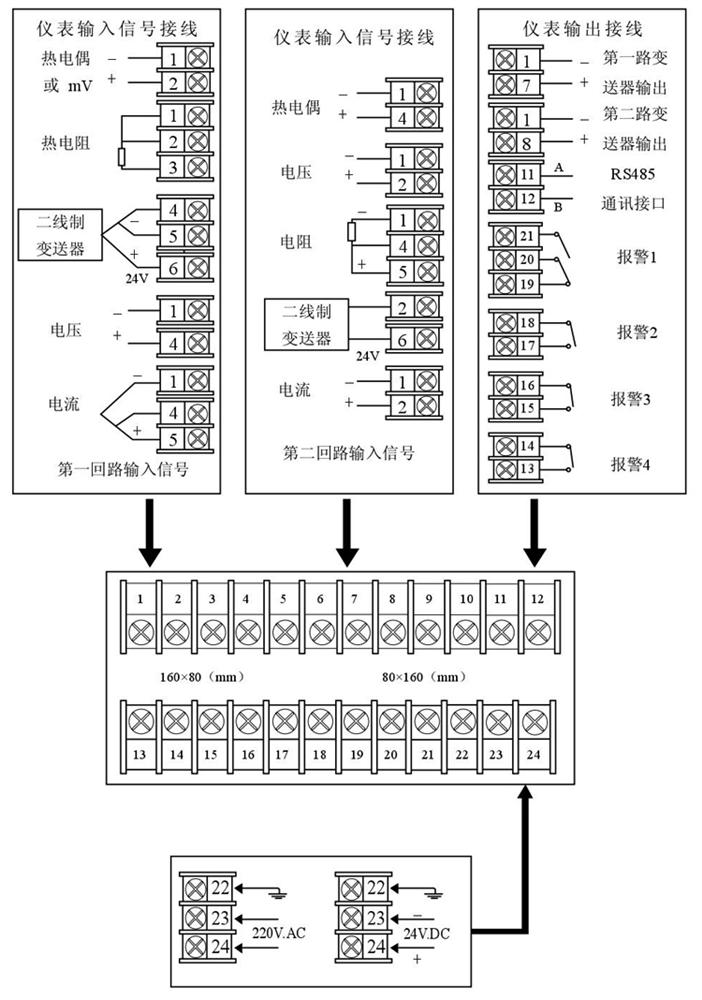

智能流量积算控制仪接线指南

表二

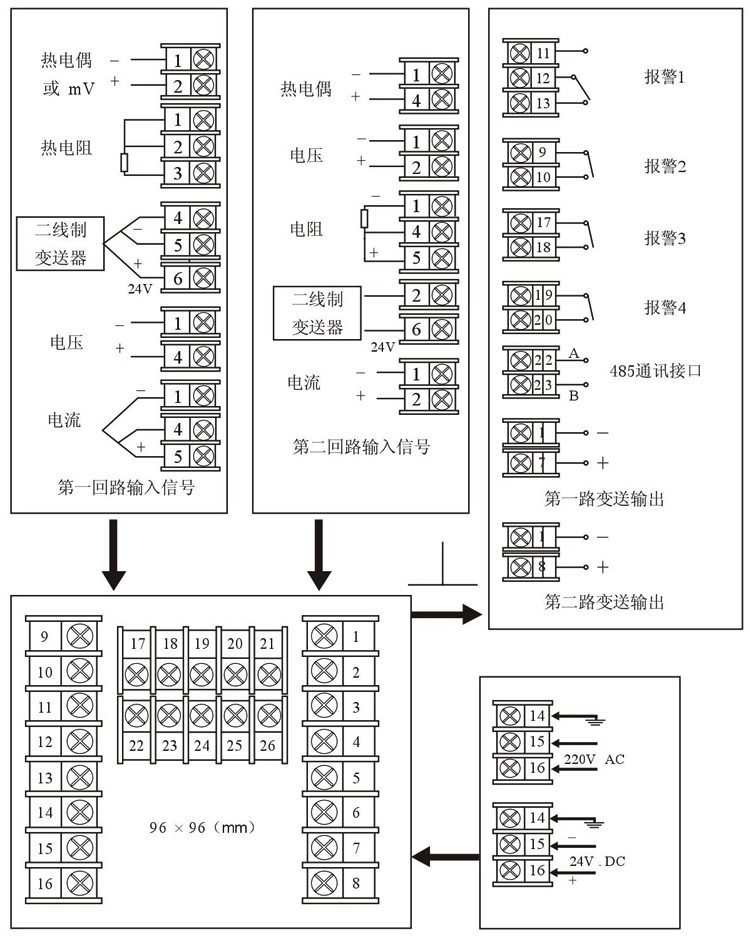

智能流量积算控制仪接线指南

仪表安装/Instrument installation-----------------------------------------------------◆◆
1.仪表安装前应检查仪表型号、分度号、测量范围与传感器是否一致。
2.仪表分别为横式和竖式两类，横式矩型、横式方形以及竖式矩形和竖式方式形等几种。

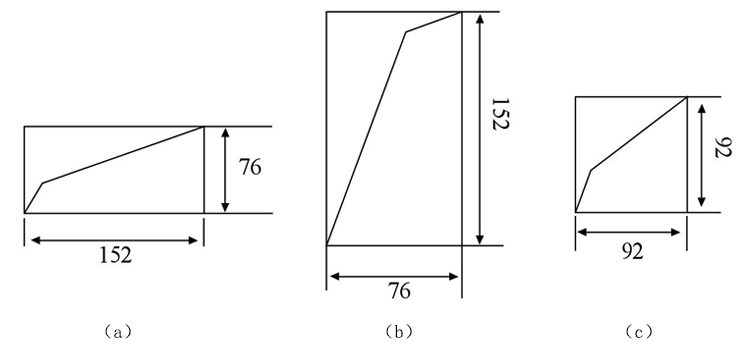

3.开孔尺寸：
a.横式152×76mm（见图a）
b.竖式76×152mm（见图b）
c.方形92×92（见图c）
智能流量积算控制仪安装
