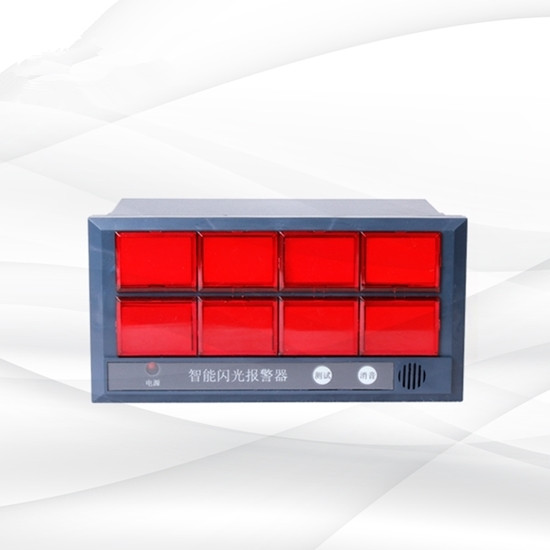

产品概述/Product overview----------------------------------------------------------◆◆
|
|

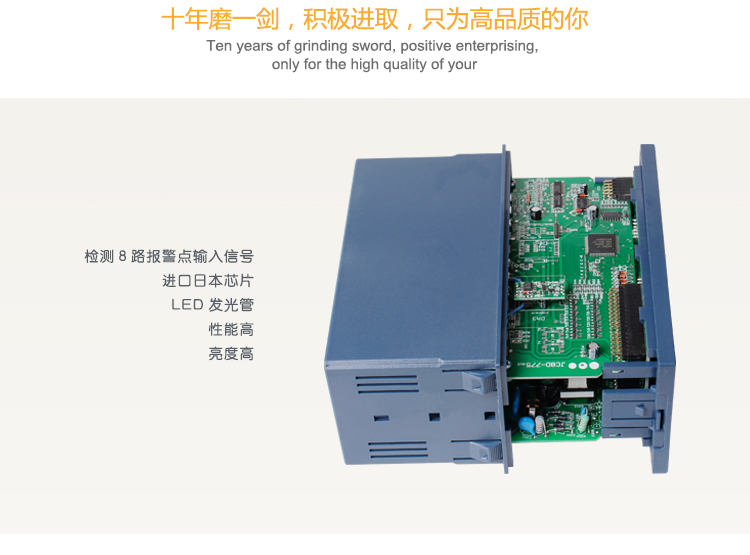

本公司生产的XXS系列闪光报警器是采用进口日本芯片为核心的集成电路制造而成的，取代了常规报警回 路大量的中间继电器，再配以高亮度的LED发光管，从而使仪表具有结构简单、性能可靠、寿命长、亮度高等特点。 |
|
XXS系列八路闪光报警器能够同时检测8路报警点输入信号，当报警输入信号有效时，报警器将用声光方式发出报警信号，以引起操作人员的注意，以便及时调整、排除故障确保生产安全。它广泛地使用于化工、石油、电力、冶金、轻工等工矿企业。 |
技术指标/Technical indicators--------------------------------------------------------◆◆
|
|
输入点数：八点 |
|
输入类型：开关触点输入、脉冲信号输入 |
|
|
注：本仪表为隔离式闪光报警器 |
|
电源电压：220VAC 50Hz |
|
输出接点：220VAC 2A |
|
|
接触接点与报警器之间最大线路电阻不超过300欧姆 |
|
功 耗：≤5W |
|
使用环境：温度0~50℃ |
|
|
相对湿度≤85%RH |
|
|
避免强腐蚀性气体 |
|
外形尺寸：160×80mm |
|
开孔尺寸：152×76mm |
|

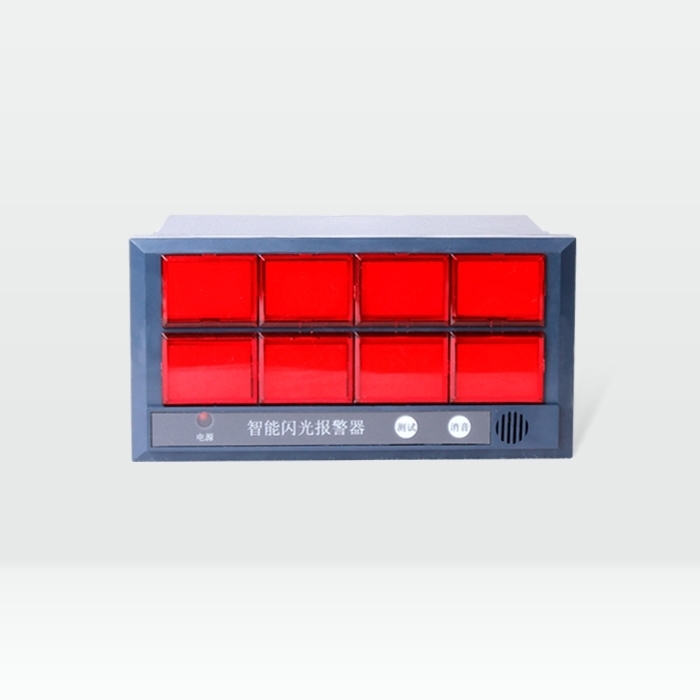

显示说明/Display explain--------------------------------------------------------------◆◆
|
 |
|

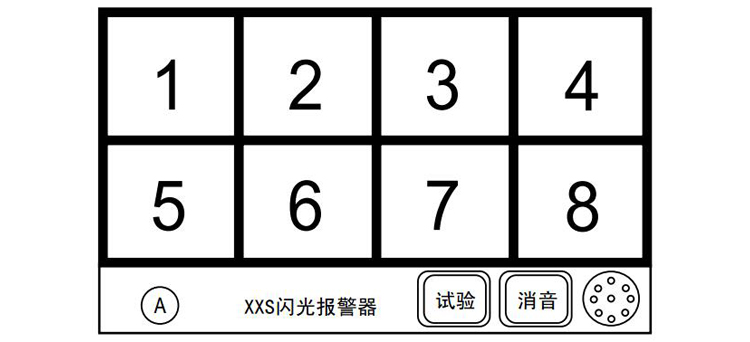

1~8：分别表示该路闪光报警指示灯。 |
|
A：电源指示灯 |
|
试验：试验按键 |
|
消音：消音按键 |
|
操作与应用/Operation and application------------------------------------------------◆◆
|
|
1.仪表上电后，可先进行仪表自检。按住试验按键，八路按警灯同时闪烁，仪表内蜂鸣器和外接的电铃（或音响器）发出报警声，此时按一下消音按键，报警灯由闪光状态变为平光状态，仪表内蜂鸣器与外接电铃停止发出报警声。松开试验按键，报警灯自动熄灯。否则报警器存在故障。 |
|
|
|
2.仪表自检正常后进行工作状态。当有一个点（或多个点）的输入进入报警状态时，相应的报警灯闪烁 ，同时表内蜂鸣器发出报警声，继电器接点输出报警动作。如按一下面板上的消音按键（或外部消音开关） 后， 蜂鸣器停止报警，且继电器接点输出恢复原来状态，相应点的报警灯从闪烁转为平光常亮状态。当输入退出报警状态时，相应的报警灯熄灭。 |
|
|
|
3.报警器工作状态 |
|
报警器型号 |
外接信号状态 |
报警灯状态 |
声响状态 |
|
不带记忆功能 XXS-□□ |
正常（无报警信号输入） |
不亮 |
不响 |
|
有报警信号输入 |
对应的报警灯闪光 |
响 |
|
按消音按键后 （有报警信号输入） |
对应的报警灯平光 |
不响 |
|
按消音按键后 （无报警信号输入） |
八路报警灯闪光 |
响 |
|
带记忆功能 XXS-□□ |
正常（无报警信号输入） |
不亮 |
不响 |
|
有报警信号输入 |
对应的报警灯闪光 |
响 |
|
解除相应的报警信号 |
对应的报警灯闪光 |
响 |
|
按消音按键后 （些时无报警信号输入） |
不亮 |
不响 |
|
按住试验按键 （无报警信号输入） |
八路报警灯闪光 |
响 |
|
|
有关设置参数说明/Instructions for setting parameters--------------------------------◆◆
|
|
（须用JCBC-1001操作器与闪光报警器连接通讯，方可修改报警器参数） |
|
1、仪表上电后5秒后，自动依次扫描8个色块以检查仪表的完好情况。 |
|
|
|
2、色块闪光报警器可以设置自动消音功能，主要用于仪表报警后，自动在达到设定时间时报警消音。该功 能参数为ot，设置范围1~225单位秒。若设置为“0”则仪表关闭自动消音功能。 |
|
|
|
3、仪表还可设置消音后的再次提示时间，用于人工消音后为防止遗忘报警的情况而设置的一个再报警时间。该功能参数为t，设置范围1~225单位秒。若设置为“0”则仪表关闭该功能。 |
|
|
|
4、一般色块报警器蜂鸣器报警为长响，我们仪表中可以由用户自行设置报警时蜂鸣器的工作方法。在B菜单OUT参数的千位，设置“1”则声音启停时间为1：1；设置“3”则声音启停时间为1：3。 |
|
|
|
5、仪表默认输入为电平方式，可在B菜单OUT的百位设置2,3,6,7则可接入脉冲信号。仪表内置抗干扰，对输入的脉冲或电平信号可设置每路独立的有效连续作用时间，设置范围0.1~25.5秒，输入脉冲方式有效的开关量的输入状态，再消音功能前有自动记忆功能。 |
|
|
|
6、仪表可设置的主要有B菜单的5个参数分别为：（B菜单密码为：486） |
|
（1）dIF；用于设置8个接点输入是闭合有效或释放有效。（见附表一） |
|
（2）抗干扰；用于设置接点的响应时间，用作抗干扰。范围：0.1~25.5秒。 |
|
（3）Ot；用于报警后的自动消音。范围：1~225秒，设置为“0”则取消该功能。 |
|
（4）T；仪表消音后自动再次提醒报警的时间。范围1~225秒，设置为“0”则取消该功能。 |
|
（5）OUT；千位设置1或3可改变蜂鸣器的发声方法。(见附表二) |

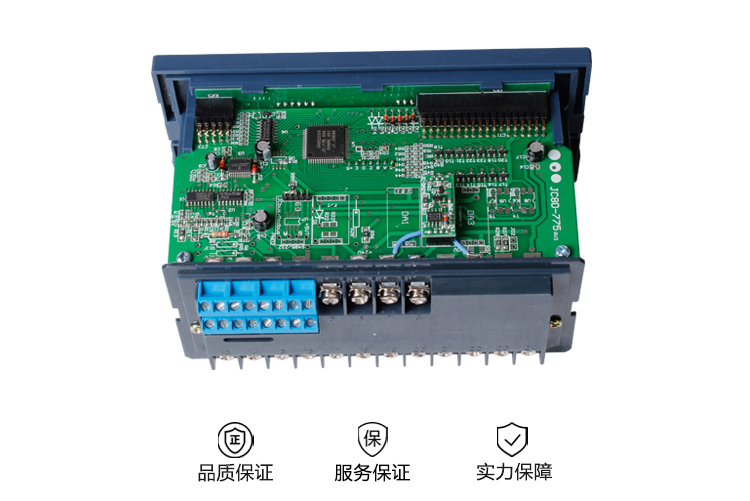

仪表接线/Instrument wiring----------------------------------------------------------◆◆
|
|
 |
|
|
|

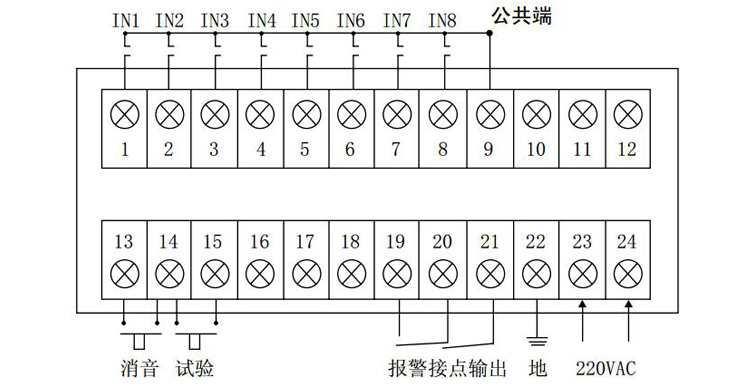

后端子接线说明 |
|
端子号 |
表示意义 |
端子号 |
表示意义 |
|
1 |
第1路信号输入端 |
13 |
消音按钮输入端 |
|
2 |
第2路信号输入端 |
14 |
消音、试验按钮输入公共端 |
|
3 |
第3路信号输入端 |
15 |
试验按钮输入端 |
|
4 |
第4路信号输入端 |
16 |
|
|
5 |
第5路信号输入端 |
17 |
|
|
6 |
第6路信号输入端 |
18 |
|
|
7 |
第7路信号输入端 |
19 |
报警接点输出端 |
|
8 |
第8路信号输入端 |
20 |
报警接点输出端 |
|
9 |
报警信号输入公共端 |
21 |
报警接点输出端 |
|
10 |
|
22 |
地 |
|
11 |
|
23 |
220VAC |
|
12 |
|
24 |
220VAC |
|
产品选型/ product selection-----------------------------------------------------------◆◆
|
|
|
型 谱 |
|
|
说 明 |
|
XXS |
|
|
|
|
设计序列 |
1 |
|
电源电压AC220V±10%，50Hz，继电器接点输出由端 子引出可直接连接电铃或蜂鸣器。 |
|
2 |
|
具备XXS-01所有功能，表内附加蜂鸣器。 |
|
3 |
|
电源电压DC220V±10%，继电器接点输出由端子引出 可直接连接电铃或蜂鸣器。 |
|
4 |
|
具备XXS-03所有功能，表内附加蜂鸣器。 |
|
记忆功能类型 |
|
|
不带记忆功能 |
|
|
A |
带记忆功能（当输入退出报警时，按一下消音键，相应的报警灯熄灭，声响不报警）。 |
|
仪表使用与维修/Instrument use and maintenance------------------------------------◆◆
|
|
1.仪表应放在干燥、通风、无腐蚀性气体的场合，并且环境温度与相对温度应符合技术条件。 |
|
2.仪表出厂前均经过老化校验，在使用过程中发现仪表损坏，如属公司制造质量问题，一年内由厂方免费维修。 |
|
