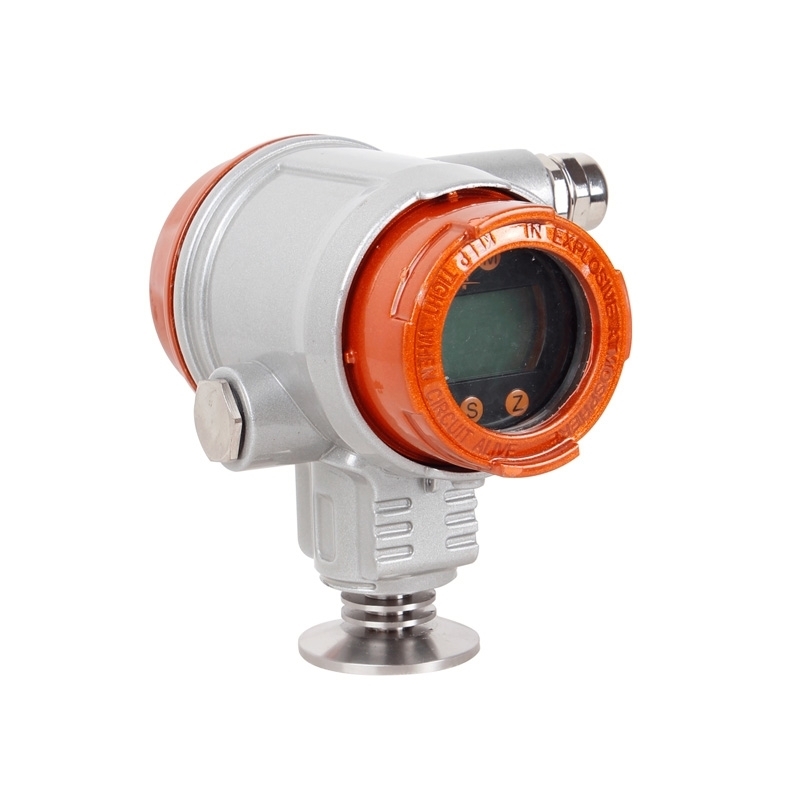

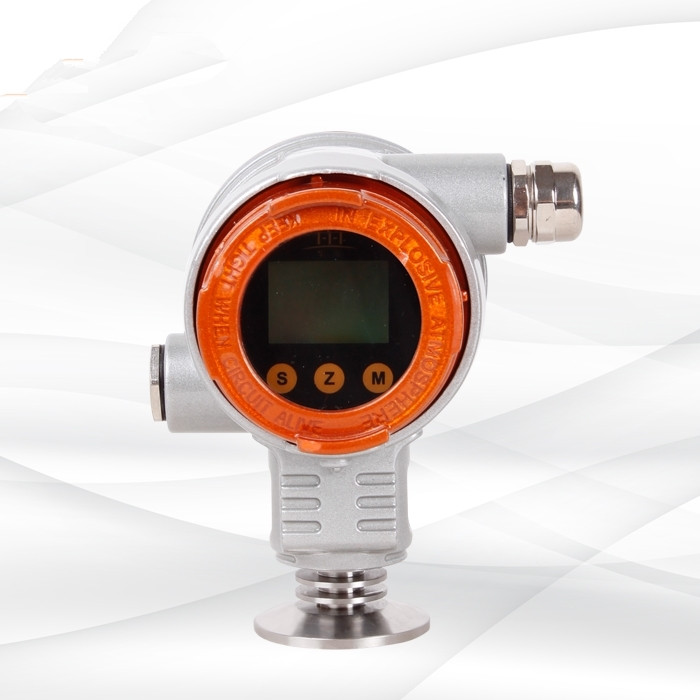

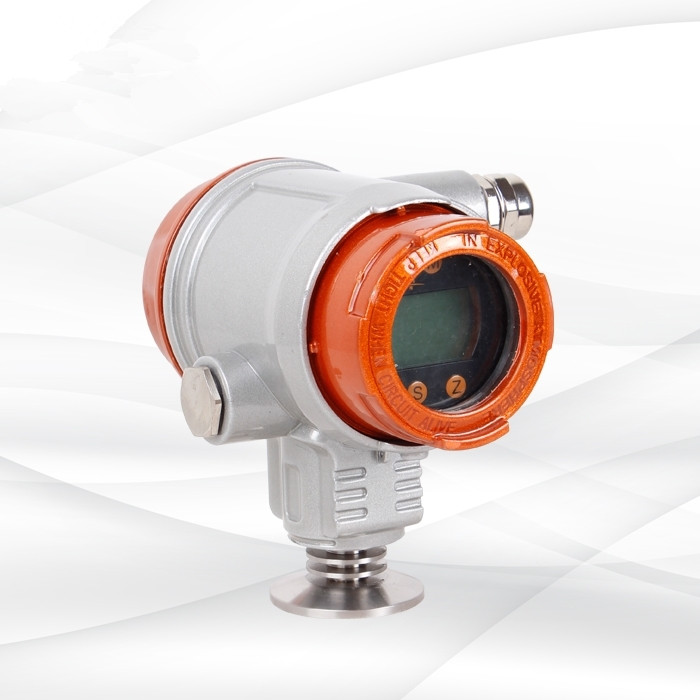

产品概述/Product overview--------------------------------------◆◆
|
|
本产品广泛用于石油、海洋、水库、河流、化工、冶金、电力、科研等企事业单位，实现对流体压力的测量，并适用于各种场合全天候环境及各种腐蚀性流体。 |
|
工作原理/working principle--------------------------------------◆◆
|
|
过程压力通过压力传感器将压力信号转换成电信号，经差分放大器、输出放大器放大后，再经V/A转换器的转换，转换为与输入压力成线性对应关系的（4~20）mA标准电流输出信号。 |
|
结构组成/Structure composition---------------------------------◆◆
|
 |
|
1.表头前盖 2.表头3.金属闷盖 4.铭牌标签 5.壳体 6.接线端子 7.表头后盖 8.传感器过度件 9.扩散硅传感器 10.锁紧螺钉 11.防爆接头 |
|
产品特点/Product features-----------------------------------------◆◆
|
◆准确度高、稳定性好。除进口原装传感器已用激光修正外,还对整机在使用温度范围内的综合性温度漂移、非线性进行精细地补偿，因此在使用温度范围内非线性小，温度稳定性好。
◆可靠的机械保护IP65和防爆保护 ⅡCT6，可用于各种恶劣环境。
◆可用于测量粘稠、结晶和腐蚀性介质。
◆4~ 20mA DC标准电流信号输出，二线制工作，带负载抗干扰能力强。
◆体积小、重量轻，安装、调试、维护、使用方便。 |
|
产品参数/Product parameters--------------------------------------◆◆
|
|
精 度 |
0.1%F·S 0.25% F·S 0.5% F·S |
|
测量范围 |
-95KPa～60MPa间任选 |
|
测量介质 |
液体、气体、蒸汽 |
|
存贮温度 |
-40～125℃ |
|
电源电压 |
12~24V DC |
|
使用温度 |
-10～80℃ |
|
防腐材料 |
316L不锈钢 |
|
温度影响 |
＜0.02%/℃ |
|
负载电阻 |
≤750Ω |
|
过载能力 |
量程的1～2倍 |
|
机械保护 |
IP65 |
|
湿 度 |
≤95%RH |
|
输 出 |
二线制 4～20mA DC |
|
关联设备 |
EXZ231B型安全栅 |
|
重 量 |
＜1Kg |
|
零点温度系数 |
小于0.02%/℃ |
|
满程温度系数 |
小于0.02%/℃ |
|
电源电压 |
24V DC |
|
防爆等级 |
iaⅡCT5 |
|
物理性能/physical property-----------------------------------------◆◆
|
|
隔离膜片 |
316不锈钢 |
|
接触介质连接件 |
不锈钢 |
|
O型环 |
丁晴橡胶 |
|
外壳 |
铝合金 |
|
外壳喷涂 |
环氧树脂 |
|
过程连接方式 |
1/2NPT外螺纹 M20×1.5外螺纹 |
|
电气连接 |
电缆孔为Φ8 |
|
重量 |
约1kg |
|
产品外形尺寸/Product dimensions-----------------------------------◆◆
|
|
|
产品选型/product selection---------------------------------------◆◆
|
  |
接线图/wiring diagram--------------------------------------------◆◆
|
 |
 |
 |
 |
安装使用注意事项/Installation usage consideration------------------------◆◆
|
◆当选用本安防爆型变送器时，应同时选用相应的安全栅。
◆变送器的安装地点，应尽量远离大功率的电器设备，以避免电磁感应的干扰，影响本安型变送器的性能。
◆搬运和安装变送器时应轻拿轻放，以免影响本安电路的性能。
◆变送器的本安导线不得与高压电缆线一起敷设，导线长度应尽量缩短，导线的分布电感、分布电容及变送器的有效电感、有效电容之和，不得超过安全栅规定的额定值。
◆变送器设有接线螺钉，接地导线必须牢固，且接地电阻不大于2Ω。
◆维修时切断本安电路的电源，在非危险区进行检修。
◆维修人员不得随意更换电气元件的规格、型号，有质量问题应立即与厂家联系。 |
|
