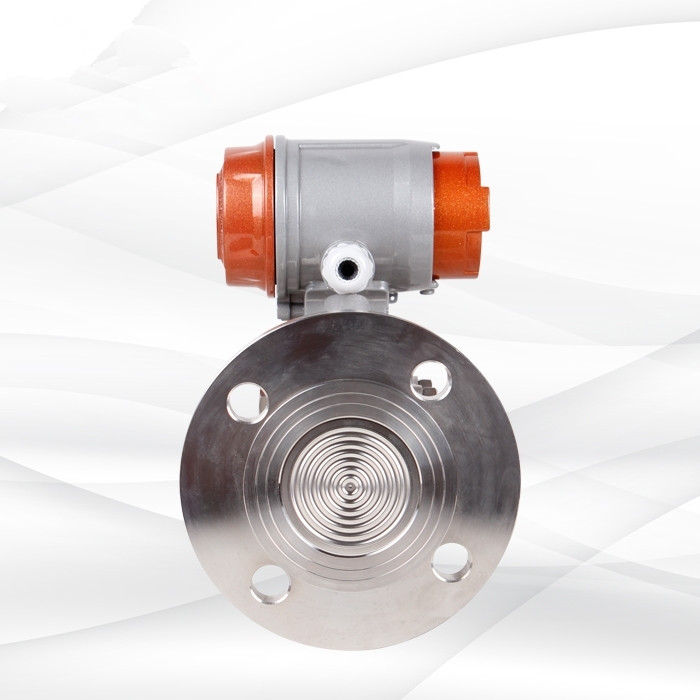

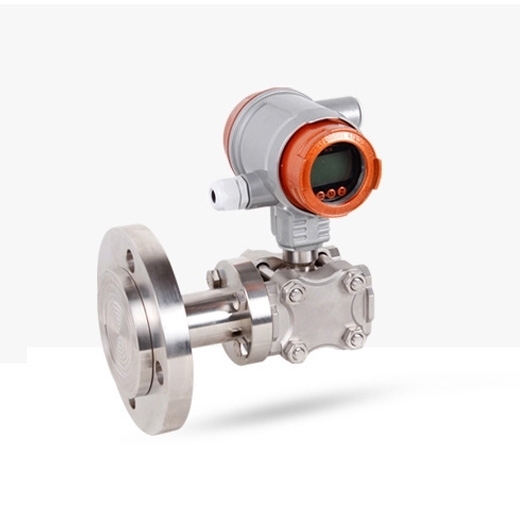

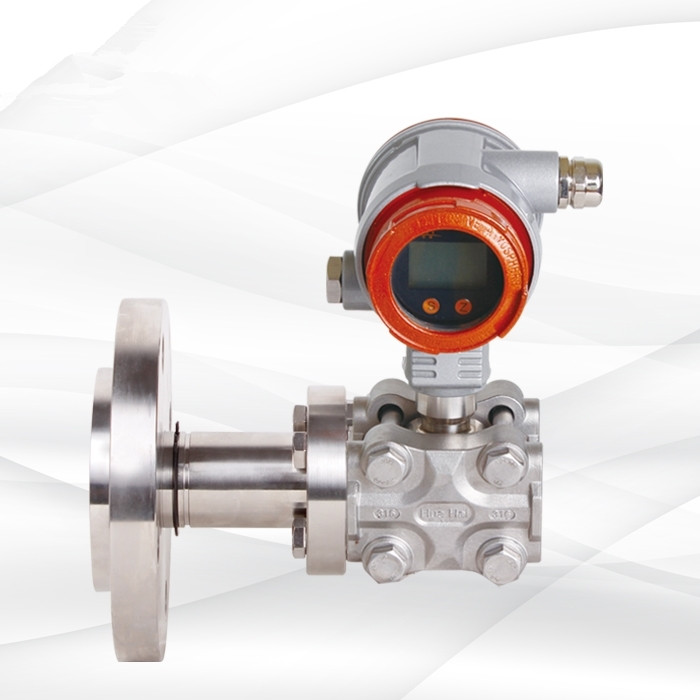

产品概述/Product overview----------------------------------------------------------◆◆
|
|
电容式差压变送器及远传差压变送器是差压变送器中的新产品。广泛用于石油、化工、冶金、电力、轻工、建材、科研等企事业单位，实现对各种流体压力的测量，配用节流装置可检测液体、汽体和蒸汽，以及粘性、沉淀性或易产生结晶颗粒的流体的流量，也可以检测差压，表压和分界面，还可以检测开口容器或受压容器内液体的液位。 |
|
结构组成/Structural components-----------------------------------------------------◆◆
|
 |
|

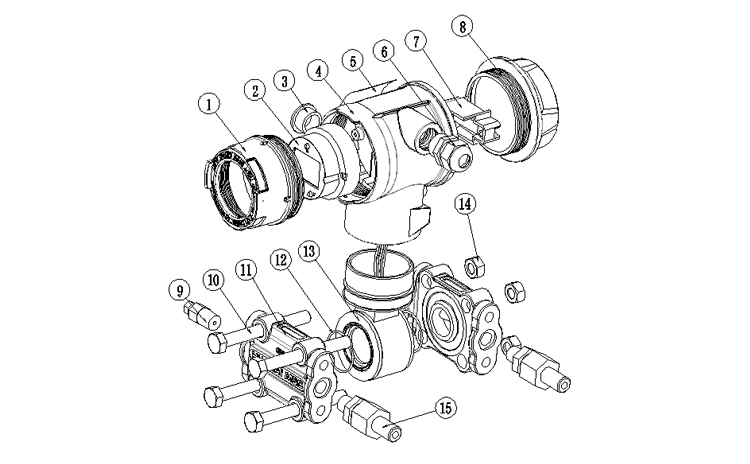

1.表头前盖 2.表头 3.金属闷盖 4.壳体 5.铭牌标签 6.防爆接头 7.接线端子 8.表头后盖 9.放泄阀 10.螺栓 11.夹板 12.传感器密封圈 13.传感器 14.螺母 15.焊管接头组件 |
|
产品特点/Product features-----------------------------------------------------------◆◆
|
◆体积小、重量轻。因为它零部件少，结构简单，而且差压、位移、电容信号的变换连接在一起，大大压缩了体积，减小了重量。
◆精度高。由于无机械传动和磨擦，而且电容值相对变化量较大，所以精度容易做得高。
◆可靠性好。由于可动件少，测量部件为全封闭焊接的固体结构，电子元器件经过严格的老化筛选，并采用特珠的接插体，从而大大提高了变送器的可靠性。
◆量程可调范围大，而且带有正、负迁移结构。量程可调范围大于6：1，量程零点外部连接可调。
◆过载性能好。传感器内部采用了结构简单、性能可靠的凹弧面过载保护结构。
◆具有可调阻尼装置，可以用于脉动流体的测量。
◆变送器针对隔爆型和本质安全型采用于专用电路，该电路最大输出小于30mA。
◆变送器可以附加100%指针、LCD液晶、LED数码管显示，现场读数十分方便。
◆变送器采用4~40mA DC标准电流信号输出，二线制工作，带负载、抗干扰能力强。 |
|
产品参数/Product parameters-------------------------------------------------------◆◆
|
1、主要技术参数
|
名称 |
差压变送器 |
|
适用场合 |
液体、气体、蒸汽 |
|
测量范围 |
0-10Mpa |
|
精度等级 |
0.2%、0.1%、0.5% |
|
供电电压 |
24V DC |
|
输出信号 |
4-20mA、HART |
|
环境温度 |
-20～55℃ |
|
相对湿度 |
5%～90% |
|
膜片材质 |
316L、哈氏合金 |
|
防护等级 |
IP65 |
|

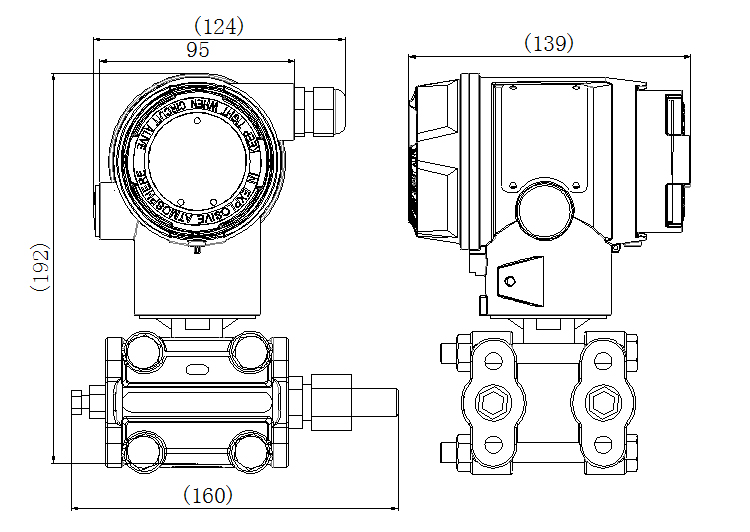

产品外形尺寸/Product dimensions-----------------------------------------------------◆◆
|
|
|
量程及范围极限/Range and range limits------------------------------------------------◆◆
|
|
标称量程 |
最小量程 |
量程下限（LRL） |
量程上限（URL） |
静压范围 |
单向高压端过载 |
单向低压端过载 |
|
6kPa |
200Pa |
-6kPa |
6kPa |
25MPa |
25MPa |
16MPa |
|
40kPa |
400Pa |
-40kPa |
40kPa |
40MPa |
25MPa |
16MPa |
|
250kPa |
2.5kPa |
-250kPa |
250kPa |
40MPa |
25MPa |
16MPa |
|
1MPa |
10kPa |
-500kPa |
1MPa |
40MPa |
25MPa |
16MPa |
|
3MPa |
30kPa |
-500kPa |
3MPa |
40MPa |
25MPa |
16MPa |
|
10MPa |
100kPa |
-500kPa |
10MPa |
40MPa |
25MPa |
16MPa |
|
设置高、低限值要求：低限值（LRV ）与高限值（URV ）在量程上下限范围内取值，当｜URV｜≥｜LRV ｜时，须满足｜URV｜≥最小量程；当｜URV｜≤｜LRV｜时，须满足｜LRV｜≥最小量程 |
|
|
|

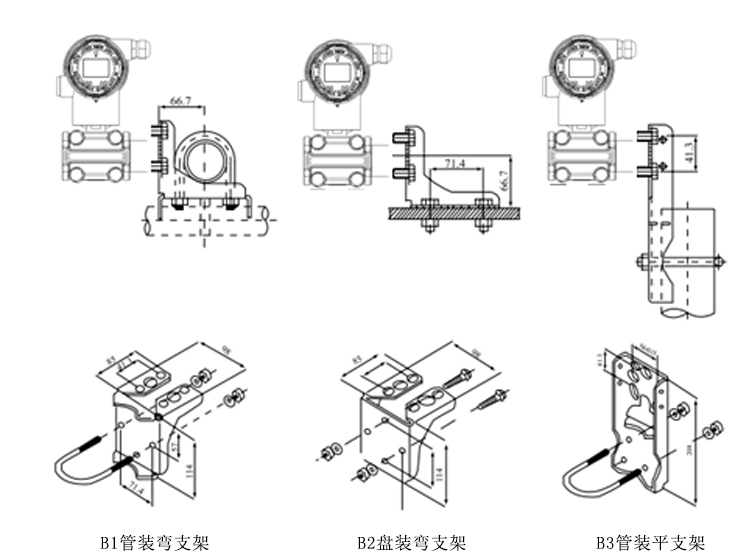

安装和使用/Installation and use-------------------------------------------------------◆◆
|
 |
 |
|
|
安装注意事项/Installation precautions-----------------------------------------------◆◆
|
①防止变送器与腐蚀性或过热的补测介质相接触。
②要防止渣滓在导压管内沉积。
③导压管要尽可能短一些。
④两边导压管内的液柱压头应保持平衡。
⑤导压管应安装在温度梯度和温度波动小的地方。
⑥防止引压管内结晶或低温结冰。
⑦请勿将排气/排液阀全部拧开，以免密封钢珠掉落！ |
|
