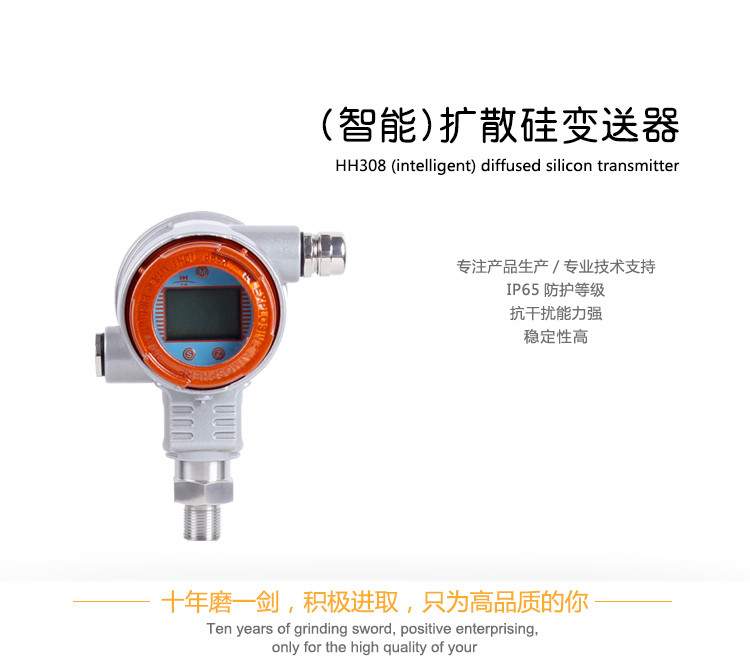

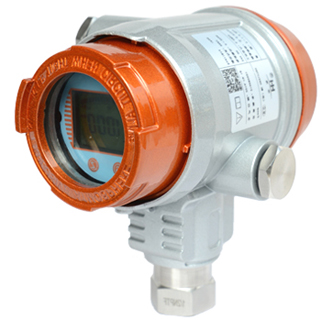

（智能）扩散硅变送器

准确度高、稳定性好；可靠的机械保护IP65和防爆保护iaⅡCT5，可用于各种恶劣环境；可用于测量粘稠、结晶和腐蚀性介质；4~20mA DC标准电流信号输出，二线制工作，带负载抗干扰能力强。...

在线订购



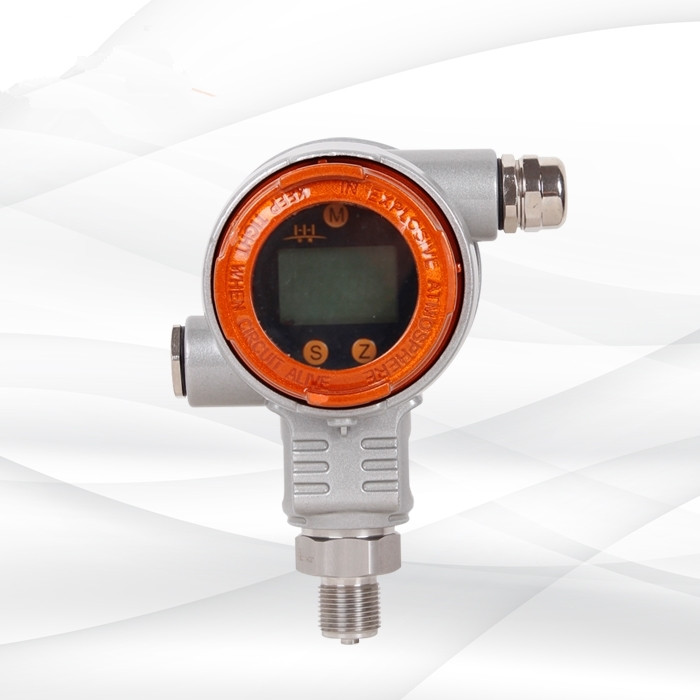

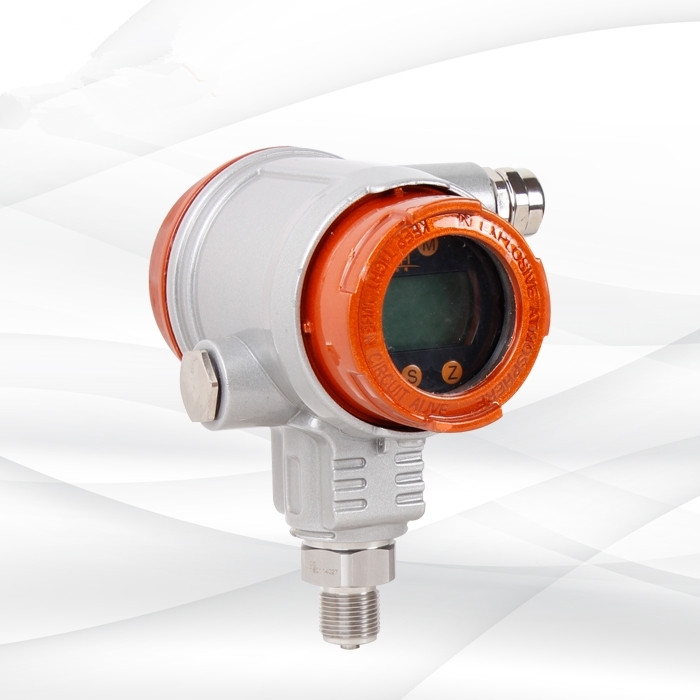

扩散硅变送器扩散硅变送器

工作原理/working principle-----------------------------------------------------------◆◆




过程压力通过压力传感器将压力信号转换成电信号，经差分放大器、输出放大器放大后，再经V/A转换器的转换，转换为与输入液位成线性对应关系的4~20mA标准电流输出信号，转换为压力的大小。

结构组成/Structural components-----------------------------------------------------◆◆

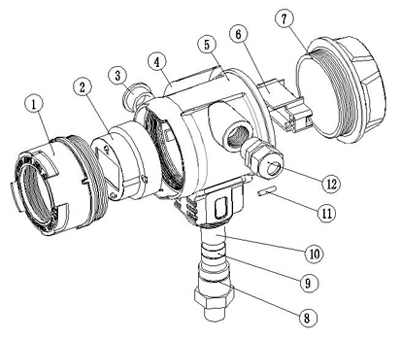

扩散硅变送器结构组成 扩散硅变送器结构组成
1 表头前盖 5 壳体 9 扩散硅传感器
2 表头 6 接线端子 10 压帽
3 金属闷盖 7 表头后盖 11 锁紧螺钉
4 铭牌标签 8 传感器过度件 12 防爆接头

产品特点/Product features------------------------------------------------------------◆◆




1、准确度高、稳定性好。除进口原装传感器已用激光修正外，还对整机在使用温度范围内的综合性温度漂移、非线性进行精细地补偿，因此在使用温度范围内非线性小，温度稳定性好。
2、可靠的机械保护IP65和防爆保护iaⅡCT5，可用于各种恶劣环境。
3、可用于测量粘稠、结晶和腐蚀性介质。
4、4~20mA DC标准电流信号输出，二线制工作，带负载抗干扰能力强。
5、体积小、重量轻，安装、调试、维护、使用方便。
6、选用高品质的传感器和专用V/I集成电路，外围器件少，可靠性高，维护简单轻松。
7、专用HART智能通讯，性能更加优越。
8、在线按键组态功能。

技术参数/Technical parameters-------------------------------------------------------◆◆




精度 0.1%F·S 0.25% F·S 0.5% F·S
测量范围 -95KPa～60MPa间任选
测量介质 液体、气体、蒸汽
存贮温度 -40～125℃
电源电压 12~24V DC
使用温度 -10～80℃
防腐材料 316L不锈钢
温度影响 ＜0.02%/℃
负载电阻 ≤750Ω
过载能力 量程的1～2倍
机械保护 IP65
湿度 ≤95%RH
输出 二线制 4～20mA DC
关联设备 EXZ231B型安全栅
重量 ＜1Kg
零点温度系数 小于0.02%/℃
满程温度系数 小于0.02%/℃
电源电压 24V DC
防爆等级 iaⅡCT5

外形尺寸/Overall dimensions----------------------------------------------------------◆◆

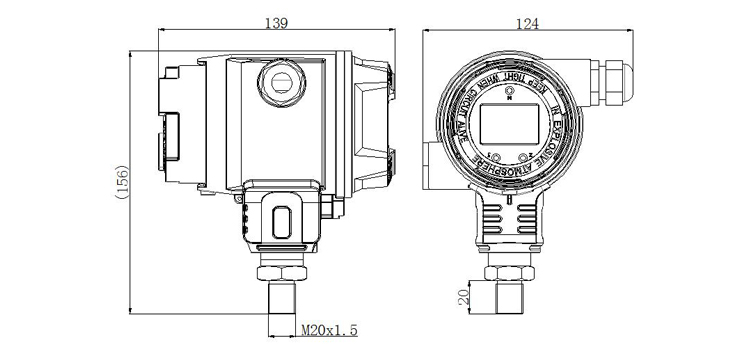

扩散硅变送器产品外形尺寸

产品选型/product selection------------------------------------------------------------◆◆




1.选型图谱
无 S 代号 名 称
模拟型 智能型 HH308 扩散硅压力变送器
  代号 设计序号
  A1 扩散硅传感器
  B1 陶瓷传感器
  C1 齐平膜传感器
  D1 卫生型传感器
  代号 压力类型
  A 绝对压力
  G 表压
  S 密封表压
  代号 现场显示
  1 无
  2 3 1/2位LCD
  3 3 1/2位LED
  代号 测量范围
  1 0～35KPa
  2 0～100KPa
  3 0～200KPa
  4 0～350KPa
  5 0～700KPa
  6 0～2.0Ma
  7 0～3.5Ma
  8 0～7Ma
  9 0～20Ma
  0 0～60Ma
  代号 精度
  A 0.1%F·S
  B 0.25%F·S
  C 0.5%F·S
  代号 安装方式
  1 M20x1.5
  2 1/2NPT
  3 法兰式（法兰，膜片可选）
  代号 防爆方式
  N 普通不防爆
  I 本安防爆
  E 隔离防爆

2.选型须知
1、测量压力范围； 2、探头型号；
3、压力类型：（表压、绝压）；  4、精度等级：（0.5、0.25、0.1）；
5、介子温度：0-10～80°C；  6、显示形式：无显示、数字显示；
7、安装方式：M20x1.5（螺纹）、法兰； 8、供电方式：24V DC；
9、输出信号：4-20mA； 10、防护等级：
11、防爆防护： 12、其他配件

安装要求/Installation requirements--------------------------------------------------◆◆




1.安装事项
1、小于0.03MPa垂直安装、以免影响测量精度；
2、安装过程中应使用扳手从变送器底部的六角螺帽处将变送器拧紧，避免直接旋动变送器上部进而造成连线断开。

2.注意事项
1.当收到产品时请检查包装是否完好，并核对变送器型号和规格是否 与您选购的产品相符；
2.禁止测量与不锈钢不相兼容的介质；
3.确保电源供电电压符合探头供电要求，电源的正、负与产品的正、负接线对应，确保压力源最高压力在该产品的量程范围内；
4.在压力测量过程中，应缓慢加压和卸压，避免瞬间加至最高压或降至低压；
5.在拆卸探头时确保设备已断开压力源，以免介质喷出发生事故。
6.本产品非防爆，在防爆区使用会引起严重的人身伤害和重大的物质损失；
7.传感器属于精密器件，用户在使用时请不要自行拆解，更不能触碰膜片，以免造成产品损坏；

接线指南/Wiring guide-----------------------------------------------------------------◆◆

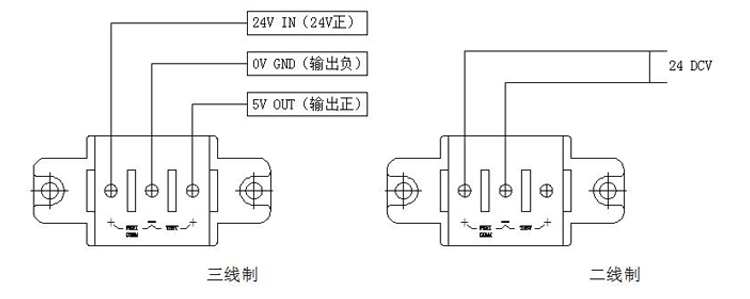

扩散硅变送器接线指南

常见故障及解决方法/Common faults and Solutions------------------------------------◆◆




故障现象 原因分析 排除方法
变送器无输出信号 变送器未供电 给变送器接线图折正确供电
接线错误
在压力恒定时输出不规则跳跃 变送器外壳未接地

使用屏蔽线缆且屏蔽层接地

变送器外壳与大地可靠连接
现场射频干扰较强
未使用屏蔽线缆
变送器未接压力时，对应输出值不对 变送器未工作在其要求的环境下 将变送器移动规定的环境下工作或采取措施使环境负荷要求
变送器输出与测量压力不符 供电不正确 使供电电压为9-36VDC
外接负载过大 调整外接负载

附件尺寸/Accessory size-------------------------------------------------------------◆◆

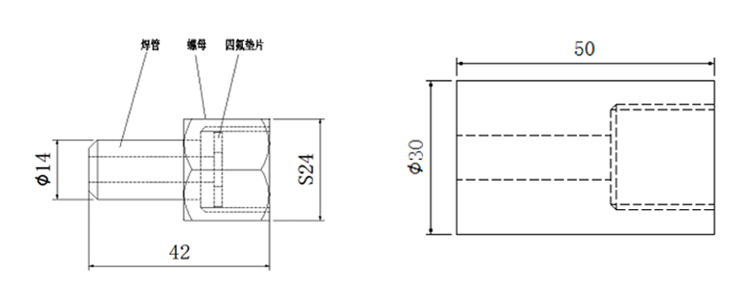

扩散硅变送器附件尺寸
焊管接头 底座
注：螺纹部分常规是M20x1.5, 可根据客户要求定制
