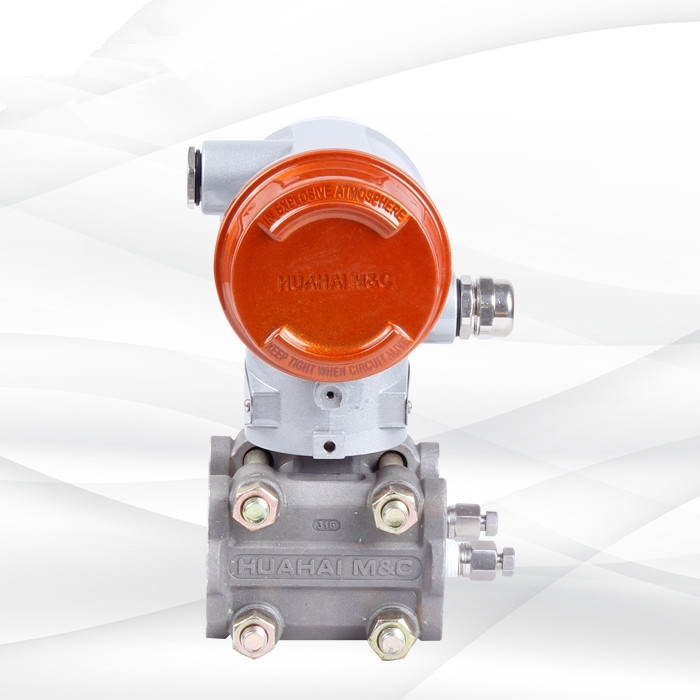

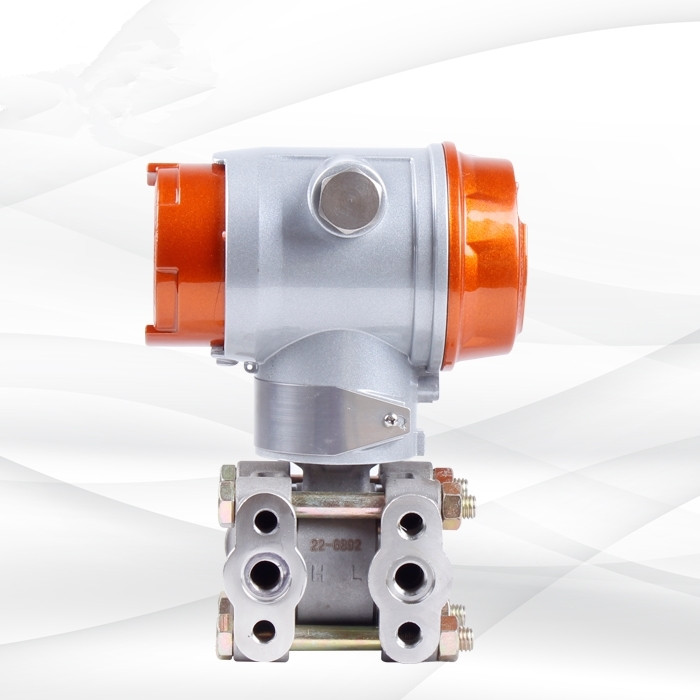

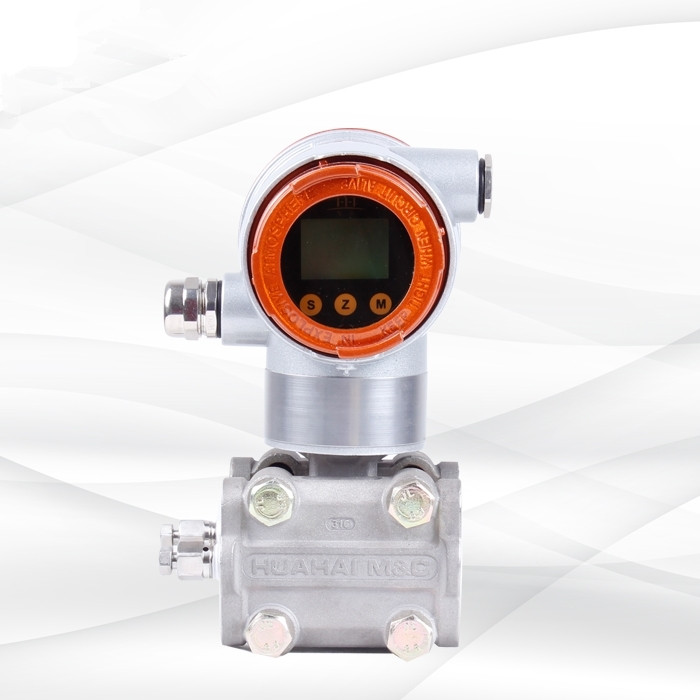

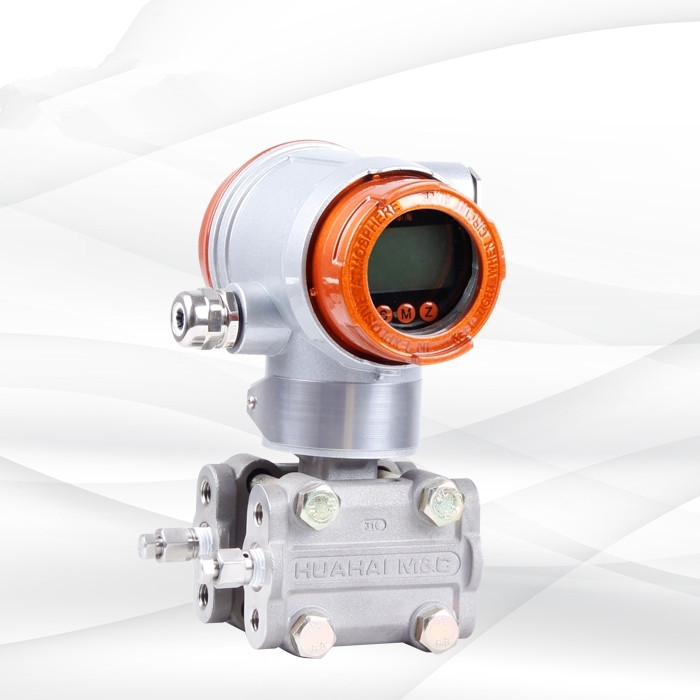

工作原理/working --------------------------------------------------------------------◆◆
|
|
介质压力通过隔离膜片和硅油传递给位于δ室中心的测量膜片，测量膜片是一张紧的弹性元件，随它两边的压力差产生相应位移，测量膜片的位移与差压成正比，最大位移0.1mm，由它两侧的电容板检测，再用电子线路把测量膜片和电容极板之间的差动电容转换为二线制（4~20）mA DC输出信号。 |
结构组成/Structural components-----------------------------------------------------◆◆
|
|
|
|
1 |
表头前盖 |
6 |
防爆接头 |
11 |
夹板 |
|
2 |
表头（选项） |
7 |
接线端子 |
12 |
传感器密封圈 |
|
3 |
金属闷盖 |
8 |
表头后盖 |
13 |
传感器 |
|
4 |
壳体 |
9 |
放泄阀 |
14 |
螺母 |
|
5 |
铭牌标签 |
10 |
螺栓 |
15 |
焊管接头组件（选项） |
|
产品特点/Product features-----------------------------------------------------------◆◆
|
|
1、精度高 |
|
2、稳定性好 |
|
3、二线制4-20mADC |
|
4、固体元件，接插式印刷线路板 |
|
5、小型、重量轻、坚固抗震 |
|
6、量程、零点外部连续可调 |
|
7、正迁移可达500%；负迁移可达600% |
|
8、阻尼可调 |
|
9、单向过载保护特性好 |
|
10、无机械可动部件维修工作量少 |
|
11、全系列统一结构，零部件互换性强 |
|
12、接触介质的膜片材料可选（316L、TAN、HAAS-C、MONEL等耐腐蚀材料） |
|
13、防爆结构，全天候使用 |
|
14、智能HART现场总线协议 |
|
性能参数/performance parameters--------------------------------------------------◆◆
|
|
1、使用对象：液体、气体和蒸汽 |
|
2、测量范围：0-0.06kPa至0-40MPa |
|
3、输出信号：4-20mA DC |
|
4、12-45VDC，一般为24VDC |
|
5、负载特性：与供电电源有关，在某一电源电压 时代负载能力（负载特性），负载阻抗 RL与电源电压VS关系式为：RL≤（VS-12） |
|
6、指示表：LCD液晶或者LFD数码管显示 |
|
7、防 爆:隔爆型dIIBT4 b:本质安全型 iaIICT6 |
|
8、量程和零点：外部连续可调 |
|
9、正负迁移：零点经过正迁移或负迁移后，量程、测量范围的上限值和下限值的绝对值，均不能超过测量范围上限的100%（智能型：量程比15:1） 最大正迁移量为最小调校量程的500%；最大负迁移量为最小调教量程的600% |
|
10、温度范围：放大器工作温度范围：-29～+93℃（LT型为-25～+70℃） 灌充硅油的测量元件：-40～+104℃ 法兰式变送器灌充高温硅油时：+15～+315℃，普通硅油：-40～+149℃ |
|
11、静 压：1、4、10、25、32MPa |
|
12、温 度：相对湿度为0～100%RH |
|
13、容积变化量：＜0.16cm³ |
|
14、阻尼（阶跃响应）：充硅油时，一般在0.2s到1.67s之间连续可调 |
|
技术参数/Technical parameters-------------------------------------------------------◆◆
|
|
（不带迁移，在标准工作条件下，充硅油，316不锈钢隔离膜片） |
|
1、精确度：±0.075%（0智能型）、±0.1%（智能型）、±0.25%、±0.5% |
|
2、死区：无（≤0.1%） |
|
3、稳定性：六个月内不超过最大量程的基本误差绝对值 |
|
4、振动影响：在任意轴上，振动频率为200Hz |
|
5、电源影响：小于输出量程的0.005%V |
|
6、负载影响：电源如果稳定，则负载没有影响 |
|
7、安装位置影响：最大可产生0.24kPa 的零点误差 |
其它
|
|
1、隔离膜片：316不锈钢，哈氏合金C-276，蒙乃尔合金，钛或钽 |
|
2、排气/排液阀：316不锈钢 |
|
3、法兰和接头：316不锈钢 |
|
4、接触介质“O”形环：丁腈橡胶，氟橡胶 |
|
5、灌充液：硅油或者惰性油 |
|
6、螺栓:316L不锈钢 |
|
7、电子壳体材料：低铜铝合金 |
|
8、引压连接件：法兰1/4NPT，中心距54mm；接头1/2NPT或M20x1.5阳螺纹球锥面密封，带接头时中心距50.8、54、57.2mm |
|
9、信号接线孔：G1/2 |
|
产品选型/product selection------------------------------------------------------------◆◆
|
|
代号 |
名 称 |
|
HH |
电容式智能变送器 |
|
|
代号 |
说明 |
|
|
0 |
负压 |
|
|
1 |
表压 |
|
|
2 |
绝压 |
|
|
代号 |
测量范围 |
|
|
1 |
0-0.06～0.3KPa |
|
|
2 |
0-0.25～1.5KPa |
|
|
3 |
0-1.2～7.2KPa |
|
|
4 |
0-6～36KPa |
|
|
5 |
0-30～180KPa |
|
|
6 |
0-160～1000KPa |
|
|
7 |
0-400～2500KPa |
|
|
8 |
0-1600～10000KPa |
|
|
9 |
0-4000～25000KPa |
|
|
0 |
0-7000～40000KPa |
|
|
代号 |
类型1 |
|
|
0 |
标准型 |
|
|
1 |
单平式法兰型 |
|
|
2 |
双平式法兰型 |
|
|
3 |
单插法兰型 |
|
|
4 |
双插法兰型 |
|
|
5 |
一平一插法兰型 |
|
|
代号 |
法兰规格 |
|
|
0 |
DN25 |
|
|
1 |
DN50 |
|
|
2 |
DN80 |
|
|
3 |
其他规格 |
|
|
代号 |
类型2 |
|
|
0 |
普通型 |
|
|
1 |
普通智能型(HART通讯) |
|
|
|
|
代 号 |
含 义 |
|
MO |
不带显示 |
|
M1 |
数字指示表头 |
|
E1 |
普通电缆接头 |
|
E2 |
防爆电缆接头 |
|
B1 |
管装弯支架 |
|
B2 |
盘装弯支架 |
|
B3 |
管装平支架 |
|
G1 |
腰型法兰 |
|
G2 |
焊管接头 |
|
G3 |
一体化三阀组 |
|
i |
本安 |
|
d |
隔爆 |
|
G |
≤200℃（高温硅油） |
|
标 准 型 |
防腐材料 |
结构材料 |
|
隔离膜片 |
|
F12 |
316L |
|
F13 |
哈氏C-276 |
|
F14 |
蒙乃尔K-500 |
|
F15 |
钽 |
|
F22 |
316L |
|
F23 |
哈氏C-276 |
|
F24 |
蒙乃尔K-500 |
|
F25 |
钽 |
|
F26 |
316L |
|
F33 |
哈氏C-276 |
|
F35 |
钽 |
|
F44 |
蒙乃尔K-500 |
|
F47 |
3YC25 |
|
产品外形尺寸/Product dimensions-----------------------------------------------------◆◆
|
 |
 |
|
SP3051变送器外形尺寸图 |
|
测量范围（代码） |
2、3、4 |
6 |
7 |
8 |
9 |
|
M（mm） |
54 |
52.2 |
55.7 |
57.2 |
59 |
|
安装方式/Installation method--------------------------------------------------------◆◆
|
 |
|
管装弯支架 |
盘装弯支架 |
|
|
|
|
|
|
|
|
引压管连接方式 |
 |
 |
|
焊管接头连接 |
一体化三阀组连接 |
|
|
|
安装要求/Installation requirements---------------------------------------------------◆◆
|
|
1.防止变送器与腐蚀性或过热的补测介质相接触。 |
|
2.要防止渣滓在导压管内沉积。 |
|
3.导压管要尽可能短一些。 |
|
4.两边导压管内的液柱压头应保持平衡。 |
|
5.导压管应安装在温度梯度和温度波动小的地方。 |
|
6.防止引压管内结晶或低温结冰。 |
|
7.请勿将排气/排液阀全部拧开，以免密封钢珠掉落！ |
|
接线指南/Wiring guide-----------------------------------------------------------------◆◆
|
 |
|
非智能型现场导线的连接 |
 |
智能型现场导线的连接
|
