一、概述

气体涡轮流量计是新型速度式仪表。它具有精度高、重复性好、结构简单、耐高压、测 量范围宽、体积小、重量轻、压力损失小、寿命长、操作简单、维修方便等优点，温压补偿 型仪表可集流量、温度、压力检测功能于一体，并能进行温度、压力、压缩因子自动补偿。 是石油、化工、电力、冶金、工业锅炉等工业、行业的燃气计量和城市天然气、燃气调压站 封闭管道中低粘度气体的体积流量和总量及燃气热计量的理想气体流量检测仪表。

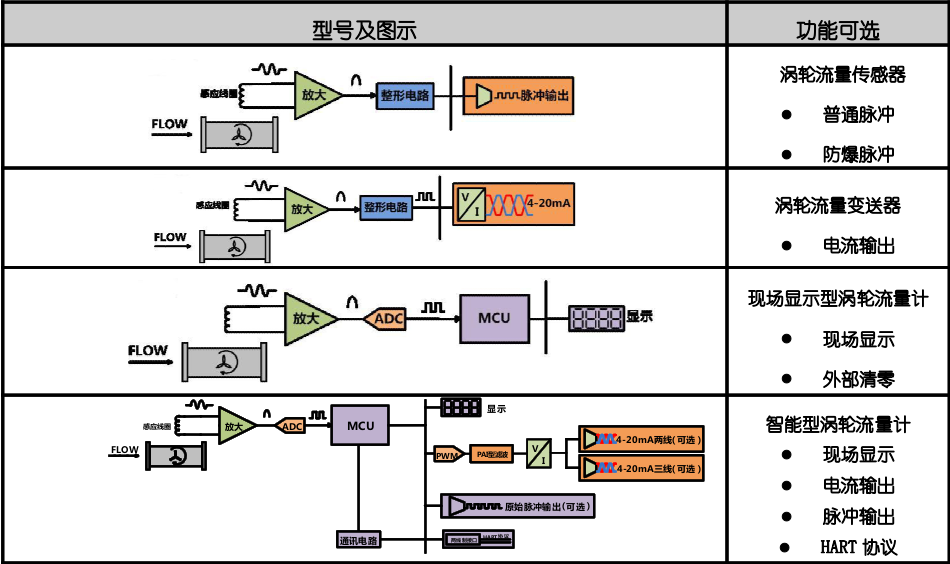

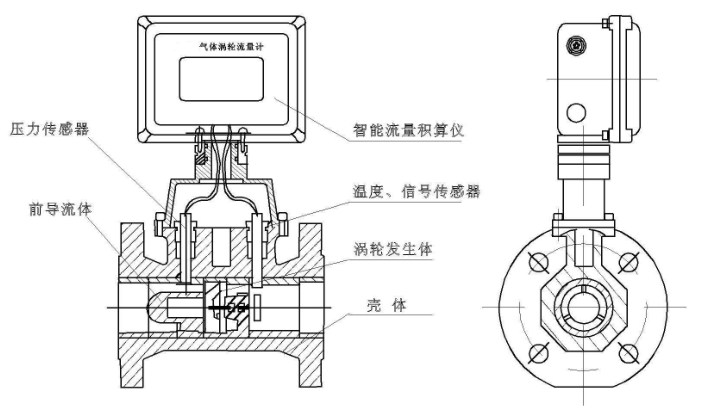

二、测量原理

三﹑产品特点

采用新型传感器，始动流量低、压力损失小、抗振与抗脉动流性能好，不易腐蚀、可靠 性好、使用寿命长。

采用新型微处理器与高性能的集成芯片，运算精度高，整机功能强大，性能优越。

采用先进的微功耗高新技术，整机功耗低。既能用内电池长期供电运行，又可由外电源 供电运行。

按流量频率信号，可将仪表系数最多分八段自动进行线性修正，可根据用户需要提高仪 表的计算精度。

采用 EEPROM 数据存贮技术，具备历史数据的存贮与查询功能，三种历史数据记录方式 可供用户选择。

流量计表头可 180°旋转，安装使用简单方便。

高精确度，一般可达±1.5%R、±1.0%R。

重复性好，短期重复性可达 0.05%R~0.2%R，正是由于具有良好的重复性，在贸易结算 中是优先选用的流量计。

可检测被测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下 （Pn=101.325KPa，Tn=293.15K）的气体流量；可实时查询温度、压力、时间、日期等 数据。

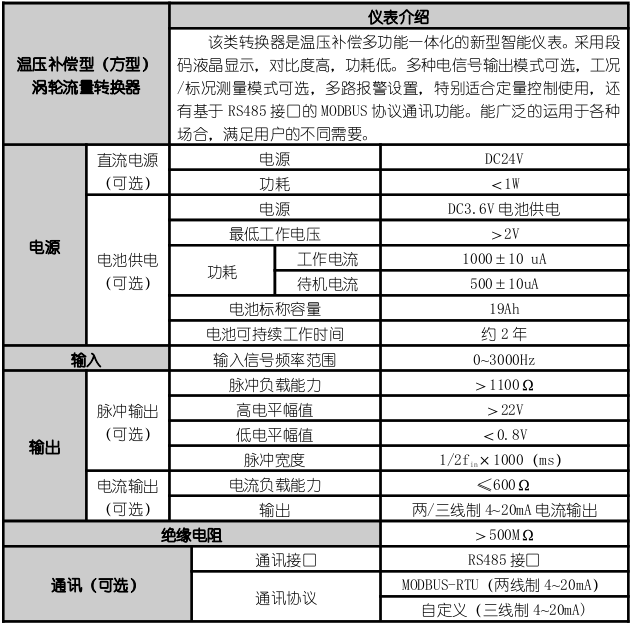

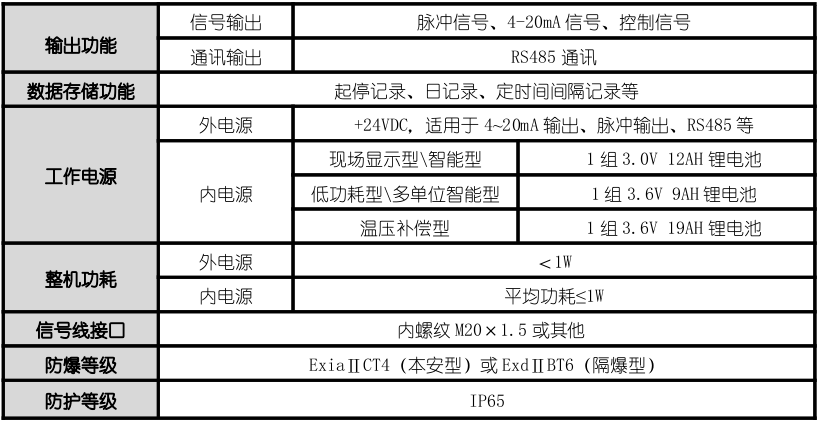

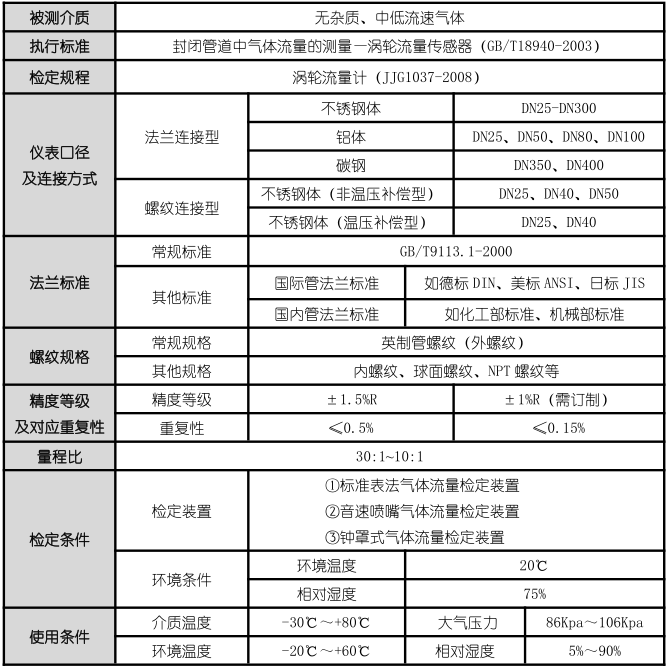

四、技术参数

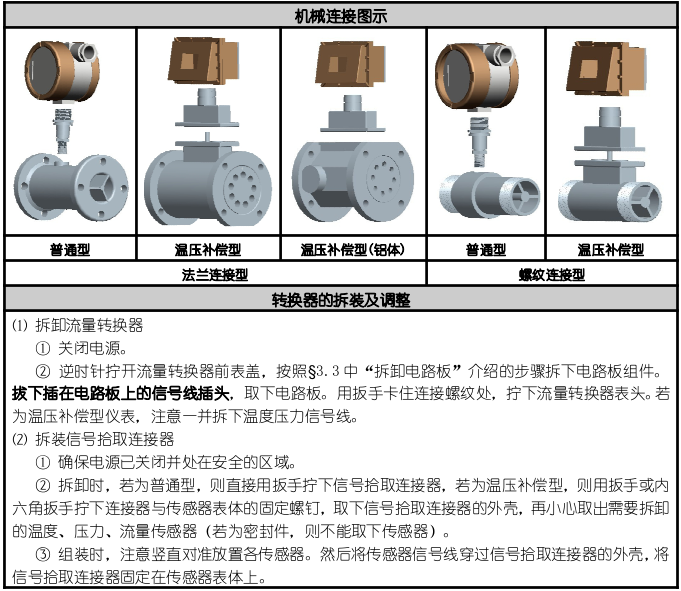

五、安装注意事项

（1）内部电路板和其他零件的更换及相关操作必须由专业工程师或技术人员进行。

（2）打开壳盖前须保证设备断电至少 10min。壳盖的打开须由专业工程师或技术人员进行。

（3）防爆型的转换器必须转移到一个安全的区域进行维修保养、拆卸、再组装。

（4）转换器电路板组件中包含敏感部件，可能会被静电损坏。小心操作以免直接接触电子 部件或电路板上的电路图案，必要时需采取相应的防静电措施。

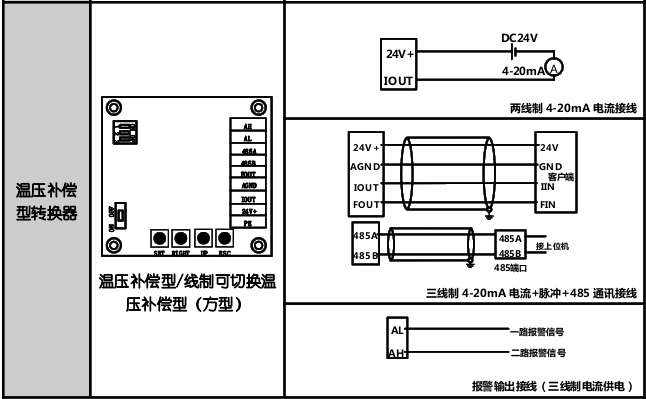

六、电气接线

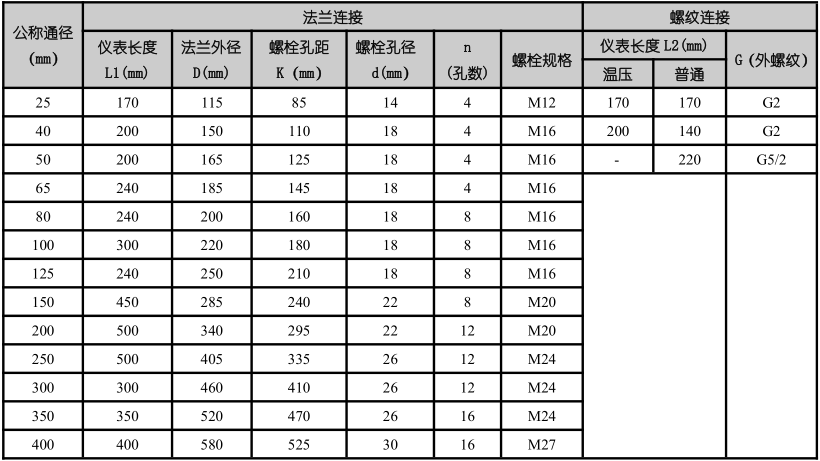

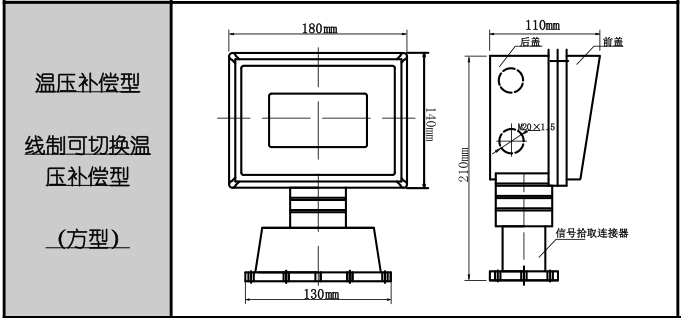

七、尺寸参数

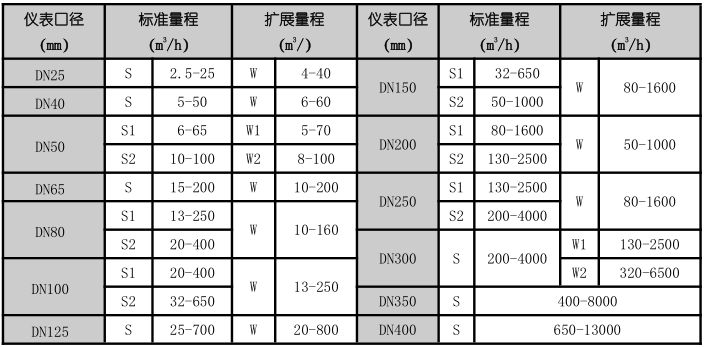

八、流量对照表

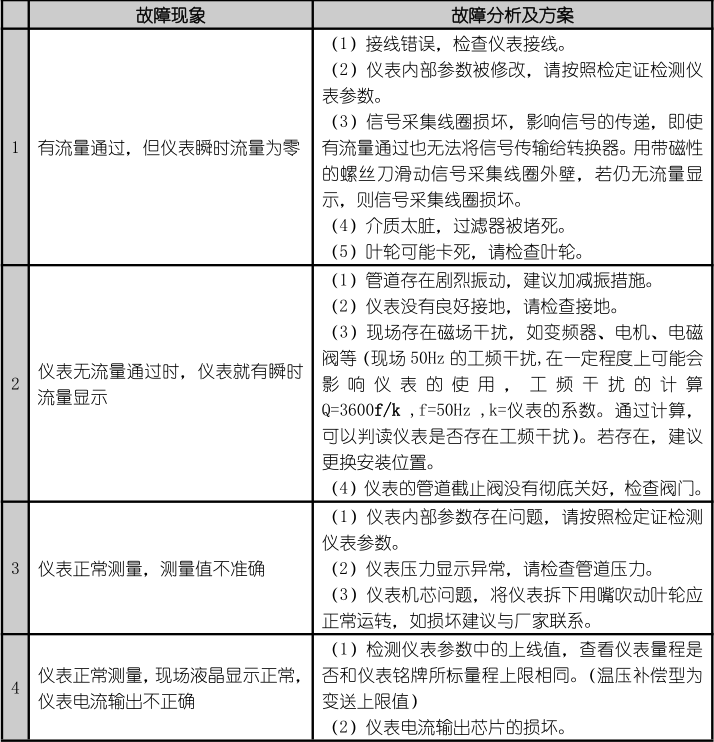

九、常见故障排除
