一，概述

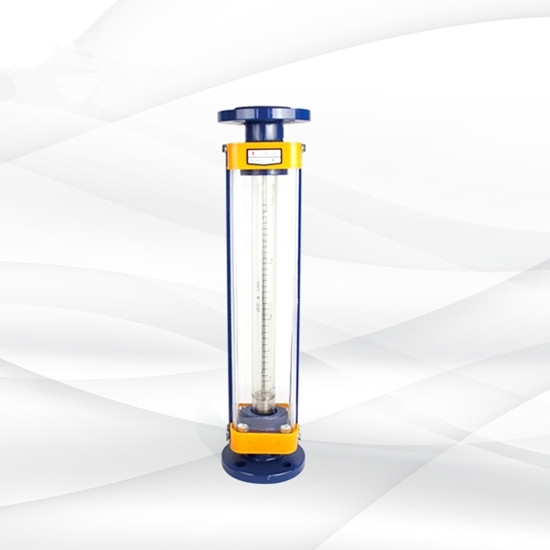

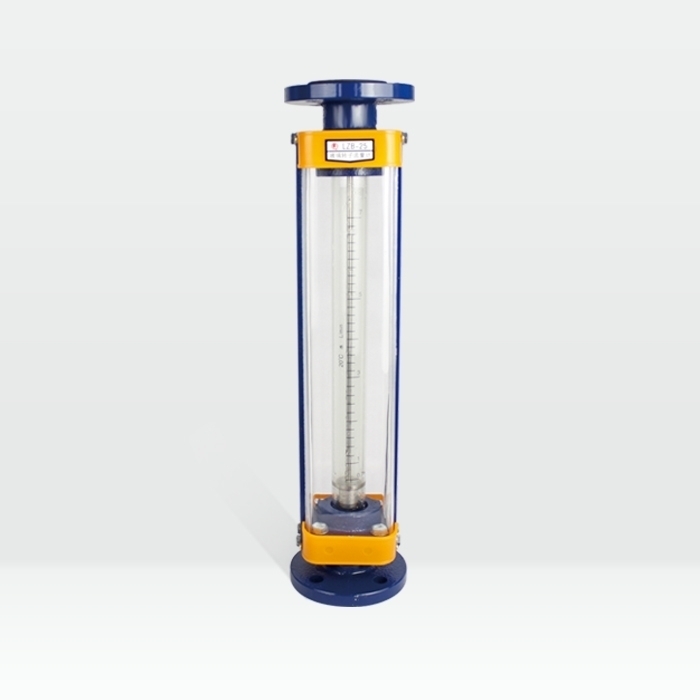

玻璃转子流量计（以下简称流量计）是用来测量非混浊液体、气体等单相介质流量的仪表之一。该仪表具有结构简单、维修和使用方便、价格便宜等优点。主要用于化工、石油、轻工、医药、化肥、化纤、电力、冶金、食品、制糖、燃料、造纸、环保及科研部门。

 二，工作原理与结构

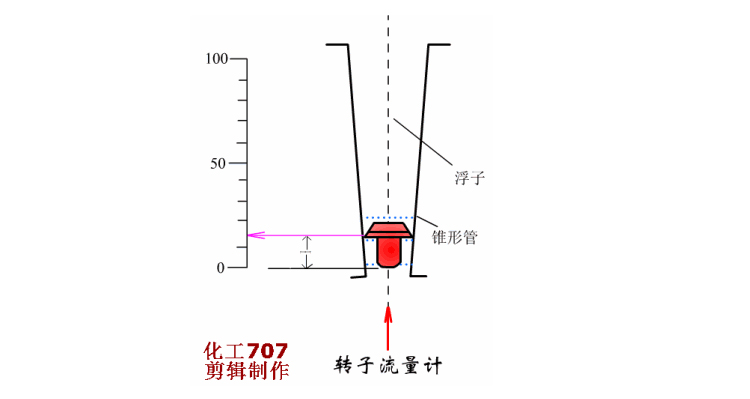

仪表测量部分为一根垂直安装的玻璃锥管和管内的浮子所组成。锥管的大端向上，浮子随流量大小沿锥管轴线方向上下移动。当流体自下而上通过锥管时，由于流体的作用，浮子上下端面产生一差压，浮子在此差压作用下上升。当作用在浮子上的上升力与浮子所受的重力、浮力及粘性力三者的合力相等时，浮子便稳定在某一高度上。这时浮子在锥管中的高度与所通过的流量有对应关系。该高度就是流量大小的量度。

三，主要特点：

•   结构简洁 性能可靠
•   压力损失小
•   流量调节性能优越
•   特型设计方便改善性能

四， 技术参数：

 通        径：DN4～100

 测量范围：水 (20℃)   1L/h～100m3/h

                   气 (101325Pa，20℃)   16L/h～3000m3/h

量   程  比：10∶1

准确度等级：1.5级，2.5级，4级，6级

公称压力：DN4~10   1.0MPa

                DN15~50   0.6MPa

                DN80~100  0.4MPa

工作温度：≤120℃

连接方式：软管、金属管、法兰(GB/T9119-2000)

五，安装和使用

    １、安装

    （１）仪表安装前应仔细检验玻璃管是否损坏，并将为防止浮子跳动的填充物取出、检查浮子能否自由上下滑动。

    （２）流量计必须垂直安装在管道上（锥管大端向上），流向自下而上。安装流量计的管道系统应具有足够的钢度，安装时，应避免大力扭动流量计。

    （３）为便于观察和维修，安装时应留有足够的空间。

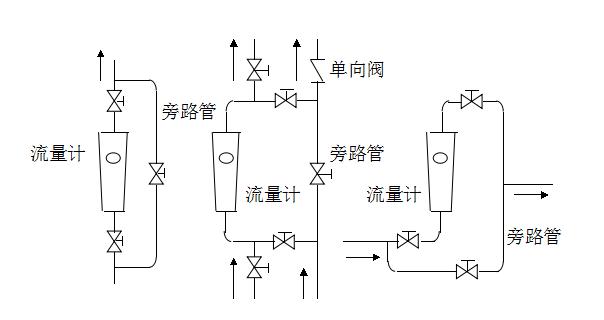

    （４）管路中如有倒流，特别是有水锤作用时，为防止流量计损坏，应在流量计下游阀门之后安装单向逆止阀。为便于检查、维修、更换流量计和清洗管路的需要，推荐按图五安装旁路管。

    （５）当被测流体含有较大颗粒物质或较脏时，应在流量计上游安装过滤器。

    （６）当被测流体为脉动流，造成浮子波动不能测量时，应在流量计上游安装适当尺寸的缓冲器或定值器以消除脉动。

    （７）用于测量气体时，为了使仪表能稳定工作，流量计出口端的压力不应太低。流量计上游的阀门应全开，并用流量计下游的阀门来调节流量，且此阀门不应离流量计出口太远。

２、使用

    （１）流量计使用时，应缓慢开启上游阀门至全开，然后再缓慢开启下游阀门来调节流量，停止工作时，应先缓慢关闭上游阀门，然后再关闭下游阀门。如果旋开阀门后不见浮子升起，则应关闭阀门找原因，待故障排出后再重新开启。

    （２）使用过程中，如发现浮子卡住，绝不可用任何工具敲击玻璃锥管，可以用晃动管道或拆卸管子的方法来消除。

    （３）使用过程中，如发现玻璃管密封处有被测流体溢出，只要拆下前后罩壳、扳紧压盖螺栓至不溢即可，若上述方法不行，则一般是密封填料失效。

    （４）如锥管和浮子沾污，应及时清洗。

    （５）如浮子的工作直径（读数边）损伤或磨损，应重新标定。

    （６）被测流体的状态（密度、温度、压力、粘度等）与流量计刻度状态不同时，必须对示值修正。
