电磁流量计易受到干扰的排除方法
- 作者：eguo
- 发布时间：2020-04-30 16:49
- 点击：

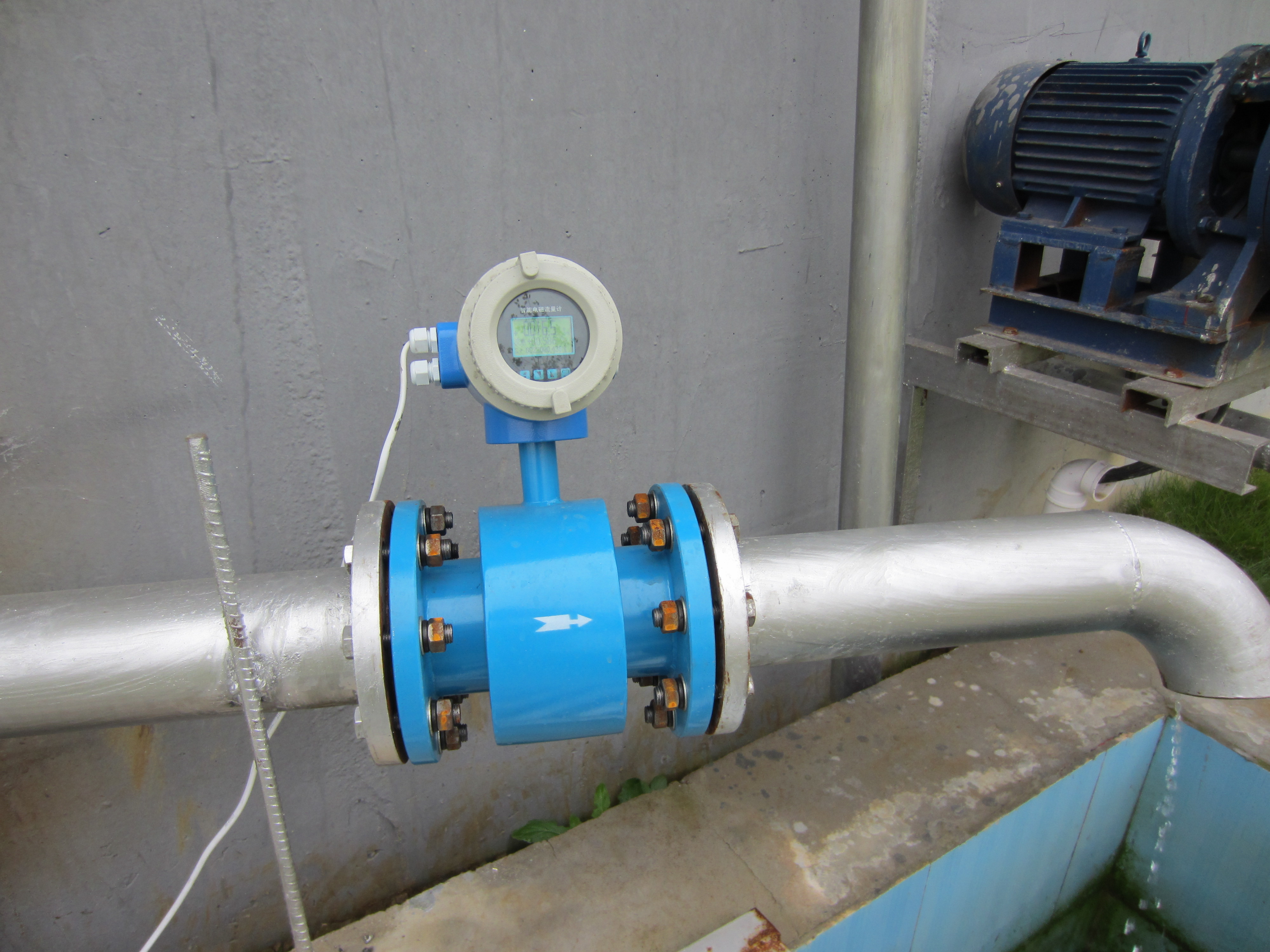

电磁流量计是根据法拉第电磁感应定律进行流量測量的流量计。电磁流量计的优点是压损极小,可测流量范围大。ZUI大流量与ZUI小流量的比值一般为20:1以上,适用的工业管径范围宽,ZUI大可达3m,输出信号和被测流量成线性,*度较高,可测量电导率≥5us/cm的酸、碱、盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆、纸浆等的流体流量。但它不能测量气体、蒸汽以及纯浄水的流量在现有的电磁流量计中,交流低频矩形波励磁方式已成为主要的励磁方式。电磁流量计采用交流励磁虽有一定的优点,但随之而来的电磁干扰,就成为很麻烦的问题,特別是电磁干扰信号与有用的信号混在一起,它们不仅成分复杂,而且有时候干扰信号还会比流量信号大。在这种情况下怎样抑制和排除这些干扰,提高信噪比就成,研制和使用电磁流量计的个重要的技术关键问
一、电磁流量计干扰的抑制和消除
根据一般电磁流量计系统的特点,主要从硬件优化方面讨论如电磁耦合、静电感应是电磁流量计产生干扰噪声的重要来源。在电磁流量变速器中,由于两电极的引线处于交变磁场中,当变速器通电后,在引线的闭合回路内就产生出感应电动势。这种干扰信号叠加到测量信号中,影响了系统的运行。各种励磁方式产生会带来不同的电磁干扰问题。直流励磁方式易产生极化干扰,交流励磁方式易产生正交干扰(90度干扰)、同相干扰(即工频干扰)等正交干扰是指在相位上与流量信号相差90度的干扰。电磁流量变送器采用交流励磁方式时,要产生一个交变的磁场,而由电极、引出线、被测介质和转换器的输入电路所组成的闭合回路,正处于干扰交变磁场中、闭合回路不可能与变送器的交变磁场产生的磁力线完全平行,总会有一部分交变的磁力线穿过该闭合回路,从而在回路内产生一个干扰电动势,在电磁流量计中,从变送器和转换器两部分采取措施,来消除或抑制90°干扰。电磁流量计为了减少地电流造成的同相干扰,在安装接地线时,要把变送器两端的管道法兰盘与转换器的外売都接在同一点上,以减少同相干扰,但不能完全消除同相干扰。因此通常还在转换器的前置放大级采用增加了恒流源的差动放大电路,利用差动放大器的高共模抑制比,使进入转换器输入端的同相干扰信号互相抵消而被抑制,可以达到很好的效果同时,为了避免干扰信号,变送器和转换器之间的信号必须用屏蔽导线传输。电磁流量计同相干扰工频干扰或共模干扰,是指在同一瞬间出现在变送器的两个电极上并且幅值和相位都相同的干扰信号。当流量为零时,即被测液体静止不动时,所测得的同相信号就是同相干扰信号。电磁流量计对于同相干扰,抑制的方法较多。在变送器方面,将电极和励磁线圈在几何形状、尺寸以及性能参数上做得均衡对称,并分别严格屏蔽,以减少电极与励磁线圈之间的分布电容影响。
二、电磁流量计使用中应注意的问题
在使用中要注意维护,防止电极与管道间绝缘的破坏,安装时要远离一切磁源(例如大功率电机、变压器等),不能有振动。单独、良好的接地也是十分重要的。接地线应尽量加粗,地电流是同相干扰产生的主要原因。如果变送器附近存在大功率的电器设备,特別是从绝缘不好的等效电路中可以看出,接地线接地电阻Rn产生的电压降en通过变送器而发生漏电时,地电流将使各个不同接地点电其实只要懂的分析系统的电磁干扰原因,进行判断问题的所在,针对问题对电磁流量计实行一系列的抗干扰措施,一定能够大大抑制和消除干扰信号对有用的流量信号的影响,从而提高测量的准确度,减少了故障率。
